2.3. 브레이크 검사 데이터 모니터링

(1) 브레이크 검사 실행 상태와 각 축별 각도 변화량의 최대값을 확인할 수 있는 모니터링 기능입니다.

(2) 『[F1]: 서비스』 → 『1: 모니터링』 → 『17: 시스템 고장진단 데이터』 → 『1: 브레이크 검사 데이터』를 선택합니다.

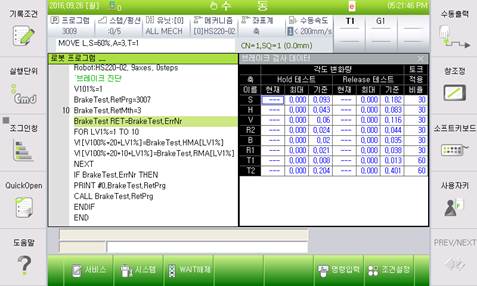

그림 2.5 브레이크 검사 데이터 모니터링

(3) 브레이크 모니터링의 정보는 다음과 같습니다.

- 현재: 테스트를 실행하는 축의 축각도 변화량

- 최대: 테스트 중 축각도 변화량의 최대값

- 기준: Hold/Release 테스트 후 이상 여부를 판단하는 기준값

- 토크적용 비율: 시험에 사용한 토크의 정격 마찰토크 대비 비율

(4) 브레이크 검사가 실행중인 경우 하기와 같이 실행중인 축은 청색으로 테스트 항목은 황색으로 변경됩니다.

그림 2.6 브레이크 검사 실행 모습

(5) 기준값 설정 모드인 경우에는 모니터링 상단부와 해당 축 이름이 황색으로 점멸합니다.

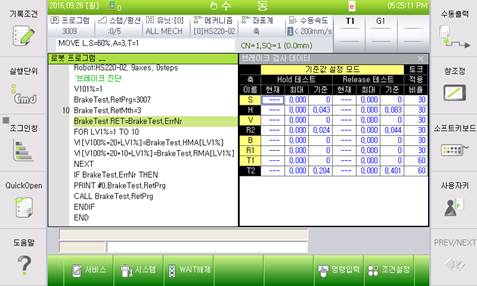

그림 2.7 기준값 설정 모드인 경우 모니터링 화면
