6.1. 내장 DevcieNet 마스터 연결 노드 상태

내장 DeviceNet 마스터에 연결된 슬레이브 노드들의 통신 상태를 확인할 수 있습니다.

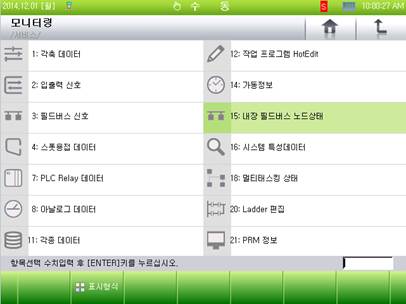

(1) 『[F1]: 서비스』 → 『1: 모니터링』 → 『15: 내장 필드버스 노드상태』 항목을 선택합니다.

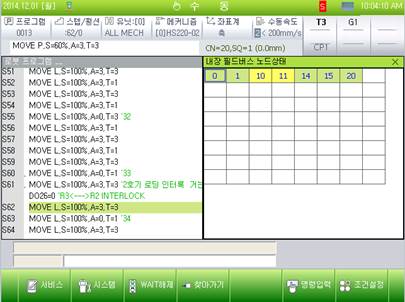

그림 6.1 DeviceNet 진단

(2) 내장 DeviceNet 마스터의 노드 번호(MAC ID)는 0입니다.

내장 DeviceNet 마스터를 선택한 후 [Enter]키를 누르면 내장 DeviceNet 마스터 설정 화면으로 진입합니다.

내장 필드버스의 노드 상태는 정상적인 경우 녹색으로 표시됩니다. 그러나 내장 PLC가 정지되어 DeviceNet 마스터가 정지되면 IDLE로 표시됩니다.

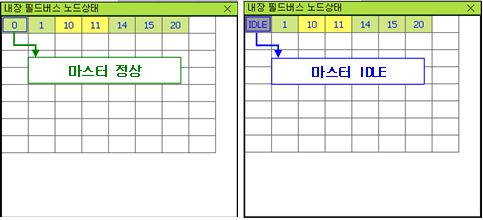

그림 6.2 DeviceNet 마스터 상태

(3) 내장 DeviceNet 마스터에 연결된 슬레이브들의 통신 상태 정보는 각 슬레이브별 노드 번호에 표시됩니다.

녹색, 노란색은 통신이 정상인 노드이며, 붉은 색은 통신 에러가 발생한 노드입니다.

(녹색은 CREVIS사의 슬레이브 제품이고 기타 제품은 노란색으로 표시됩니다.)

통신 에러 발생 노드를 선택한 후 [Enter]키를 누르면 에러 정보가 표시됩니다.

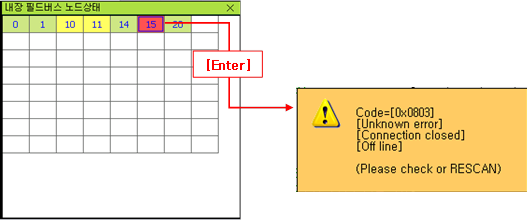

그림 6.3 슬레이브 상태 정보

(4) 슬레이브 노드 번호를 선택한 후 [Enter] 키를 누르면 해당 노드의 IO 모니터링 화면으로 바로 전환할 수 있습니다.

반대로 IO 모니터링 화면에서 『[F1]: 노드 상태』를 누르면 노드 상태 진단 화면으로 전환됩니다.

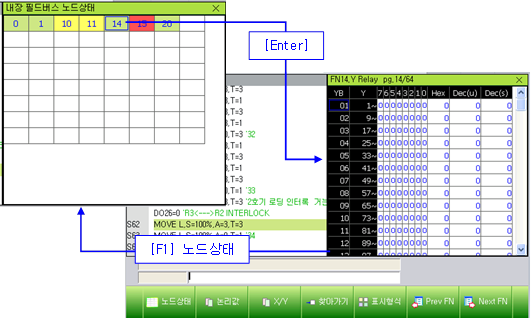

그림 6.4 IO 모니터링 화면 전환
