6.2. 내장 DevcieNet 마스터 IO 모니터링

내장 DeviceNet 마스터의 IO 데이터(FN신호)를 모니터링할 수 있습니다.

(1) 『[F1]: 서비스』 → 『1: 모니터링』 → 『7: PLC Realy 데이터』 항목을 선택합니다.

입력은『1: PLC X Realy(외부입력)』, 출력은 2: PLC Y Realy(외부출력)』를 선택합니다.

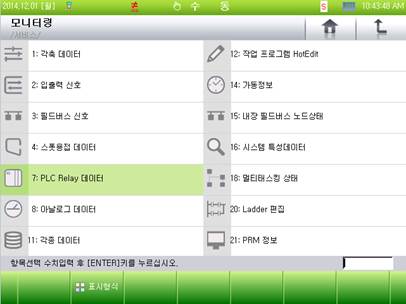

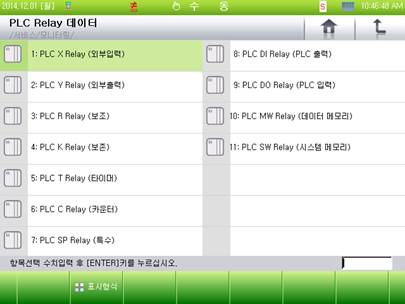

그림 6.5 내장 DeviceNet 마스터 IO 모니터링 메뉴

(2) 『[F1]: 노드 상태』버튼을 누르면 내장 DeviceNet 마스터 진단 화면으로 전환됩니다.

『[F3]: X/Y』버튼을 누르면 입력 데이터 또는 출력 데이터로 상호 전환됩니다.

『[F4]: 찾아가기』버튼을 누르면 특정 슬레이브의 IO 데이터가 모니터링 됩니다.

『[F5]: 표시형식』버튼을 누르면 데이터 표시형식이 바뀌게 됩니다.

『[F6]: Prev FN』이전 노드번호의 슬레이브 IO 데이터가 모니터링 됩니다.

『[F7]: Next FN』다음 노드번호의 슬레이브 IO 데이터가 모니터링 됩니다.

그림 6.6 내장 DeviceNet 마스터 IO 모니터링 화면
