1.6. DeviceNet 연결 사양

1.6. DeviceNet 연결 사양

그림 1.4 DeviceNet 네트워크 구성

(1)  종단 저항(Terminating resistor)

l  BD525SUBD 보드에 내장된 종단 저항 사용시(DSW1 Pin1 On)에는 외부에 별도로 종단 저항을 설치하지 마십시오.

그림 1.5 BD525SUBD 종단 저항

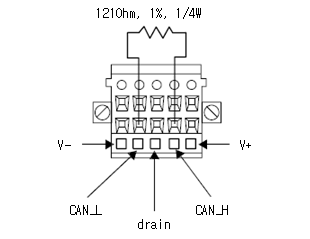

l  BD525SUBD 보드에 내장된 종단 저항 미 사용시(DSW Pin1 Off)에는 다음 그림과 같이 121Ohm(1%, 1/4W) 저항을 설치 하십시오.

그림 1.6 외부 종단 저항 설치

(2)  케이블 종류에 따른 최대 간선(Trunk Line) 케이블 길이

통신 속도	Flat cable	Thick cable	Mid cable	Thin cable
125k bit/s	420m	500m	300m	100m
250k bit/s	200m	250m	250m	100m
500k bit/s	75m	100m	100m	100m

표 1‑4 DeviceNet 간선 케이블(Trunk line) 길이

(3)  지선(Drop line) 케이블 길이

통신 속도	Cumulative drop line length
125k bit/s	156m
250k bit/s	78m
500k bit/s	39m

표 1‑5 DeviceNet 지선 케이블(Drop line) 길이

(4)  접지(Ground)

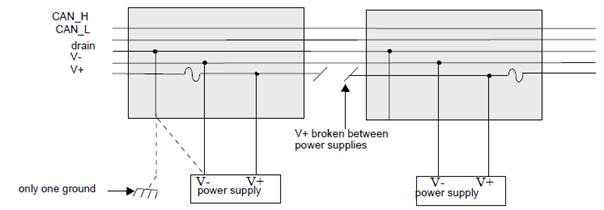

l 그라운드 루프(Ground loops)를 방지하기 위해 V- conductor, Shield, Drain 선을 한곳에서만 접지하십시오. 또한 접지 효과를 극대화 하고 외부 노이즈 영향을 최소화 하기 위해 가급적 네트워크의 물리적인 중앙 위치에서 접지하십시오.

l 두개 이상의 Power supply를 사용할 경우V+는 Power supply 간에서 단절되어야 합니다.

그림 1.7 DeviceNet 설치
