4.1.1. 메인 화면 구성

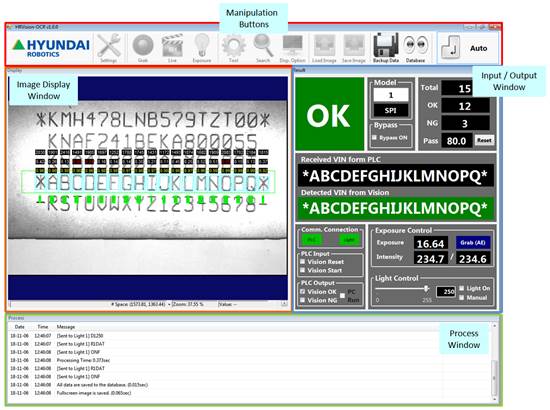

프로그램 실행 후 시리얼 키가 정확하게 입력되었다면, 아래와 같은 화면이 나타납니다. HRVision-OCR의 화면은 총 4개의 창으로 구성되어 있으며, 조작 버튼의 각 메뉴에 따라 독립적인 설정 창이 생성됩니다.

각 창의 주요기능은 아래 표와 같습니다.

Manipulation Buttons	각종 설정, 영상획득, 검사, 자동운전 등 HRVision-OCR를 조작하기 위한 메뉴를 제공합니다.
Image Display Window	현재 라이브로 보고 있거나 획득한 영상을 표시하고 문자인식 결과를 표시합니다.
Process Window	현대 로봇 제어기, 조명제어기와의 통신내용, 각종 상태 표시, 진행사항 등을 표시합니다.
Input/Output Window	비전 시스템과 PLC 및 조명 제어기간의 연결 상태 및 데이터 현황 표시, 차종 정보 및 문자 인식 결과 등을 표시합니다.
