4.1.2. Manipulation Buttons

4.1.2. Manipulation Buttons



조작버튼은HRVision-OCR 의 주요기능을 조작하는 버튼으로 각 기능은 다음과 같습니다.





n  Settings

각종 기능 및 연동 HW를 설정/관리하는 메뉴입니다. 다음과 같이 총 7개의 Sub 메뉴가 있습니다.



-   Camera

현재 연결된 카메라 종류, 비디오 포맷, 영상 크기 등이 표시됩니다. 또한 Image Flip 체크 박스를 클릭하면 영상이 180도 상하 반전되어 획득됩니다.





-   Light Control

조명제어를 위한 시리얼 통신 변수를 설정합니다.









-   Communication

현대 로봇제어기와 이더넷 통신을 수행할 경우, IP와 Port를 설정합니다.









-   PLC

Siemens PLC와의 통신을 위한 Configuration 및 Data Block을 설정합니다.

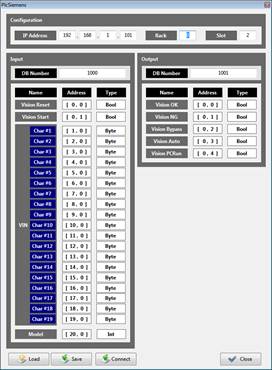

입출력 Data Block의 주소는 아래 그림과 같이 고정되어 있습니다. 신호 추가/삭제가 필요할 경우 공급자에 문의하시기 바랍니다.









-   OCR Model

모델 별[Exposure], [Brightness], [Contrast] 등을 설정합니다.





-   Password

Password 변경을 수행합니다. 초기 암호는 공급자에게 문의바랍니다.





-   File Management

문자 인식 작업 수행 중 OK, NG 시 영상 저장 주기 및 삭제 시간을 설정합니다. 데이터 삭제는 시스템에 많은 부하를 줄 수 있으므로, 로봇이 작업을 하지 않는 시간으로 삭제 시간을 설정하는 것을 권장합니다.

영상파일은[BMP],[PNG],[JPG]파일 형식으로 저장 가능하며 데이터베이스 기록데이터 개수도 제한 할 수 있습니다.





n  Grab

카메라가 연결되어 있을 경우, 영상을 한번 획득하여 Image Display Window에 표시합니다.



n  Live

카메라가 연결되어 있을 경우, 연속 영상을Image Display Window에 표시합니다.



n  Exposure

3가지 종류의 노출 모드를 제공합니다.



-   Registered Exposure

폰트 등록 시 사용한 노출로 영상을 획득합니다.



-   Auto Exposure

폰트 등록 시 영상의 밝기와 현재 영상의 밝기가 유사하도록 노출을 자동으로 변경합니다. 이 모드 사용시 최대 5번 영상을 획득합니다.



-   User Exposure

OCR Model 메뉴에서 사용자가 설정한 노출로 영상을 획득합니다.



n  Tool

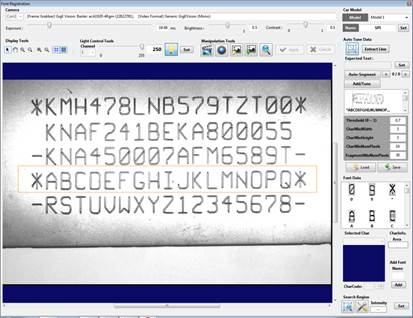

-   모델 별 폰트 등록을 위한 설정 창입니다. 상세 기능은 4.2에서 설명합니다.





n  Search

해당 모델에 폰트가 등록되어 있을 경우, 영상을 획득한 후 문자 인식을 수행합니다.



n  Load Image

영상 로딩을 위한 다이얼로그 창이 생성되며, bmp 파일 선택 시 영상을Image Display Window에 표시합니다.



n  Save Image

Image Display Window에 획득된 영상을 저장합니다

영상파일은“C:*HRVision-OCR*Image” 경로의 [날짜 폴더]에 수행한 시간 및 모델명을 포함한 파일명으로 저장됩니다.





n  Display Option

영상 및 결과 출력 시 추가 정보를 표시 합니다.





-   Center Guide Line

아래 그림과 같이 Image Display Window의 중앙지점에 가이드 라인을 표시합니다.



-   OCR Score

문자인식 수행 시 인식된 문자 상단에 정합률을 표시합니다.







-   OCR Confidence

문자인식 수행 시 인식된 문자 상단에 신뢰도를 표시합니다.

신뢰도는 다른 문자와 유사한 정도를 나타내는 변수입니다.





-   OCR Area

문자인식 수행 시 인식된 문자 상단에 문자의 면적을 표시합니다.





-   OCR Search Region

폰트 모델이 등록되어 있을 경우, Grab 및 Live 시 설정된 검색 영역을 주황색으로 표시합니다.





n  BackUp Data

Data폴더의 모든 데이터를 “C:*HRVision-OCR*Backup” 폴더에 수행한 시점 폴더를 생성하여 저장합니다. 아래 그림은 [Backup Data]를 수행한 예를 보여줍니다.





n  Database

에러 데이터 베이스 및 측정한 데이터 베이스 검색 창을 표시합니다.

검색된 데이터는 “Microsoft Excel” 프로그램과 연동하여 표시 가능합니다.







n  Manual/Auto

Manual/Auto 모드를 변경합니다. Auto 모드에서는 모든 버튼이 조작 불가능하며 PLC 혹은 로봇제어기와의 통신만을 통해서 조작이 됩니다.
