5.3.1. 조명 통신 설정

5.3.1. 조명 통신 설정



영상 획득이 완료 되었으면, “HRVision-OCR” 의 통신을 설정합니다.

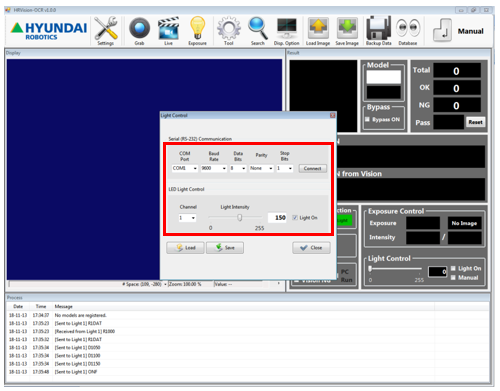

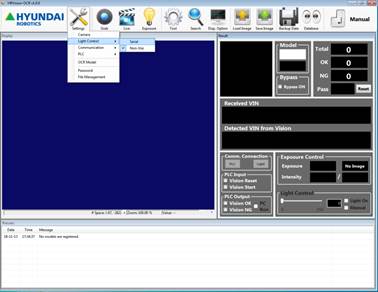

“Settings → Light Control → Serial 을 클릭하여 조명 제어를 위한 시리얼 통신을 설정합니다.   PC에 연결된 Com port를 확인 한 후 설정합니다. Baud rate은 9600입니다.





올바르게 연결되어 있다면, [Connect]버튼을 클릭하여 조명 제어기와 통신합니다. Light Intensity 및 Light On 체크 박스를 이용하여 조명이 HRVision-OCR 에서 제어 가능한지 확인합니다.





최적의Light Intensity 값이 확인 되었다면, [Save] 버튼을 클릭하여 조명 연결을 위한 시리얼 통신 설정을 저장합니다. 본 설정은 초기 한번만 수행합니다. HRVision-OCR SW는 실행 할 때마다 저장된 설정 데이터를 자동 로딩하여 조명 제어기와 통신합니다.

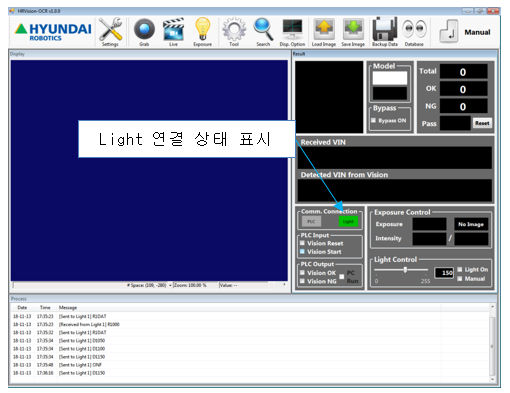

성공적으로 조명 제어기와 연결이 되면, 아래 그림과 같이 Input/Output Window의 Light 연결 상태가 녹색으로 표시됩니다.
