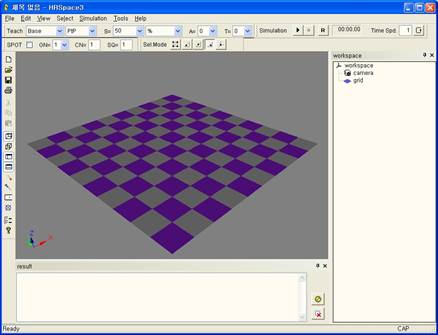

HRSpace3의 화면은 다음과 같은 구성으로 이루어져 있습니다.





제목막대	HRSpace3라는 제목과 현재 열려진 문서의 이름이 나타납니다.
메뉴막대	HRSpace3의 다양한 기능들을 풀다운 메뉴로 제공합니다.
기본도구막대	빠른 조작을 위해 자주 사용하는 메뉴 항목들이 버튼들로 배치된 것입니다.
교시막대	스텝을 생성할 때 적용될 좌표계와 스텝파라미터의 설정을 위한 것입니다.
시뮬레이션 막대	시뮬레이션의 재생과 정지, 리셋을 위한 버튼과 소요시간 측정을 위한 시뮬레이션 타이머 및 속도 조절기를 제공합니다.
SPOT 막대	스폿용접 명령어를 쉽게 입력할 수 있는 편의기능입니다.
트리창	현재 문서를 구성하는 모델들의 계층적 관계를 보여주며, 모델의 속성과 모델간 관계의 편집기능을 제공합니다.
3차원화면	작업공간에 구성한 레이아웃의 결과를 3차원으로 보여주며, 모델들의 시뮬레이션 동작을 관찰하게 해줍니다.
결과창	시뮬레이션 결과가 텍스트방식의 기록으로 표시됩니다.

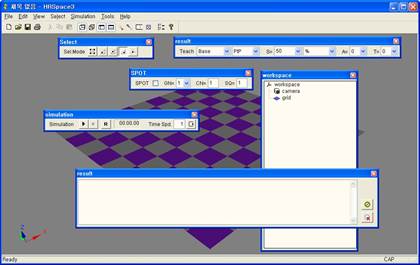

다음과 같이 HRSpace3의 화면요소들은 마우스 왼쪽 버튼으로 끌어 옮김으로써 프레임에서 분리시킬 수 있으며, 원하는 위치로 재배치할 수도 있습니다. 이렇게 재배치한 구성은 자동으로 윈도우 레지스트리에 저장되기 때문에HRSpace3를 종료한 후 다시 실행하더라도 보존되어 있습니다.
