5.3. 간략화

5.3. 간략화



수십만개의 삼각형으로 구성된 복잡한 형상의 STL파일을 HRSpace3로 불러들이면, 고성능의 하드웨어를 사용하더라도 심한 처리속도의 저하가 발생하게 됩니다.



이러한 문제를 해결하기 위해 형상을 간략화 하여 저장하는 기능이 제공됩니다. 간략화는 세밀한 삼각형들을 서로 접한 것들끼리 적절히 합치는 방법으로 수행됩니다. 이로 인해 형상의 정밀도는 희생되지만 삼각형의 개수는 줄어들게 됩니다.

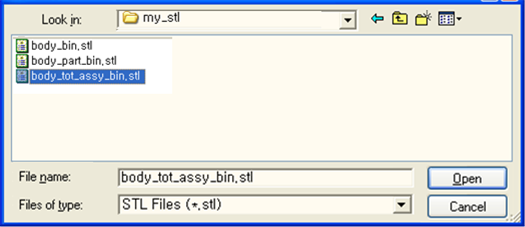

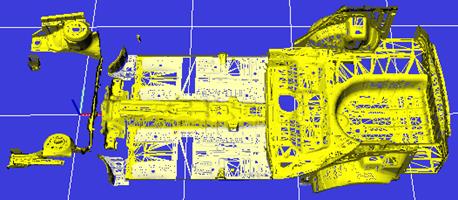

예를 들어 다음과 같이 복잡한 차체 플로어 형상을 불러들인 경우의 예를 가정합니다.





이 모델은 약 20만개의 삼각형으로 구성되어 있고 파일 크기는 약 10MByte입니다.

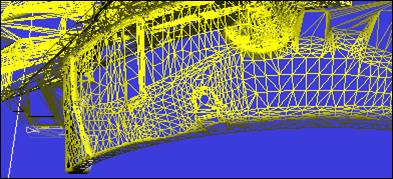

일부를 확대해보면 다음과 같이 조밀한 구조로 이루어져 있습니다. 현재 상태를 100%로 보았을 때, 20%의 상태로 간략화 해봅시다.







모델에 대해 팝업메뉴를 열고 간략화를 선택합니다.







다음과 같은 간략화 대화상자가 나오면, 간략화 정도에 20을 입력하고 확인 버튼을 클릭하십시오.

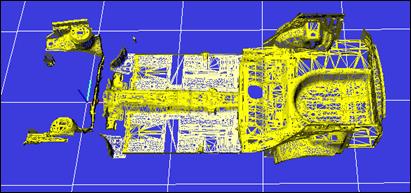

다음과 같이 형상이 간략화되었습니다.

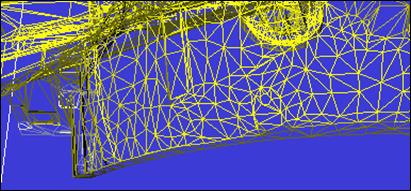

조금 전과 같이 일부를 확대해보면 예전보다 조밀하지 않은 구조인 것을 알 수 있습니다.

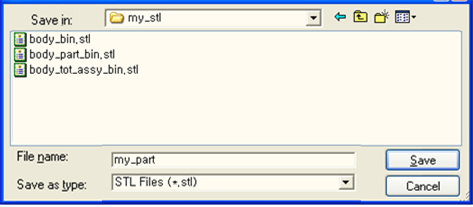

이렇게 간략화된 상태는 메모리에만 반영되어 있습니다. 이를 STL파일로 저장해야만 계속 활용할 수 있습니다. 가능하면 원본 STL파일을 보존하고 다른 이름의 STL파일로 저장합니다.







저장된 STL파일은 약 4만개의 삼각형으로 구성되어 있고 파일 크기는 약 2MByte입니다.
