1.2. BD525보드 외형

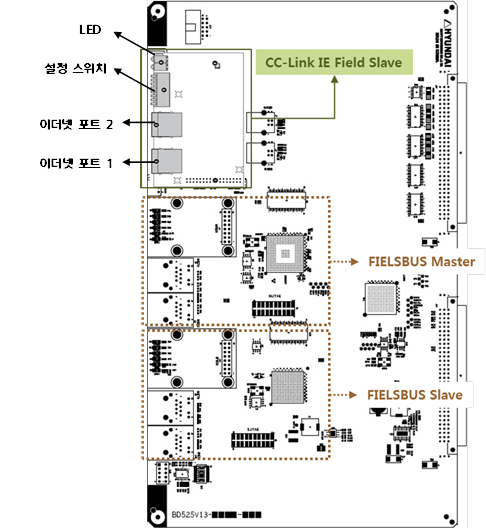

그림 1.1 CC-Link IE Field 통신 보드

BD525 멀티 프로토콜 통신 보드는 CC-Link IE Field 슬레이브를 포함하여 필드버스 또는 리얼타임 이더넷 마스터, 슬레이브 이렇게 최대 3채널의 산업용 통신을 동시에 지원할 수 있습니다. CC-Link IE외의 다른 필드버스 또는 리얼타임 이더넷에 대해서는 해당 프로토콜의 기능설명서를 참조하시기 바랍니다.

CC-Link IE Field 슬레이브 통신 보드는 BD525 보드위에 피기백(Piggy-back) 형태로 장착되어 있으며 설정 스위치, 4개의 LED, 그리고 두 개의 이더넷 포트를 가지고 있습니다.

※ 참고) CC-Link IE Field 슬레이브는 BD525 하드웨어 버전 V1.3 이상에서 지원합니다.

(1) 설정 스위치

설정 스위치로 노드 번호 및 LED 표시 항목을 선택할 수 있습니다.

스위치의1~7번 핀이 모두 On 일 경우(설정 값=127), 노드 번호는 메인보드에 설정된 값이 사용되며 티치 펜던트에서 변경할 수 있습니다. (3.1CC-Link IE 슬레이브 설정을 참고하시기 바랍니다.)

스위치의1~7번 핀 설정 값이 1~120 범위 안의 값이면 노드 번호는 스위치로 설정한 값이 사용되며 티치 펜던트에서 노드 번호를 변경할 수 없습니다.

스위치의 8번 핀이 On이면 LED3, LED4는 각각 이더넷 포트의 링크 상태를 표시합니다.

스위치의 8번 핀이 Off이면 LED3, LED4는 각각 데이터 송수신 상태를 표시합니다.

표 1‑1 설정 스위치

			설명	비고
핀 번호	용도	값
1~7	노드 번호	0	에러(Error LED 점등)	변경 시 전원 리셋 후 반영
		1~120	노드 번호
		121~126	에러(Error LED 점등)
		127	TP 노드 번호 설정(Default)
8	LED 표시	1(On)	LED3: Link1, LED4: Link2	변경 즉시 반영
		0(Off)	LED3: RD,LED4: SD (Default)

(2) LED

표1‑2 LED 상태

			설명
번호	표시	상태	설명
1	Run	꺼짐	- 전원 미 투입 - 네트워크가 감지 되지 않음 - 네트워크 타임아웃
1	Run	녹색	- 정상 동작
2	Error	꺼짐	- 정상 동작 - 전원 미 투입
		적색	- 스테이션 비정상 동작 - 중복된 노드 번호 - 마스터 파라미터 에러 - 초기화의 비정상 스테이션 주소
		적색 점멸	- 링크 에러
3	RD LED (설정 스위치 8번 핀=Off)	꺼짐	- 데이터 수신 없음 - 전원 미 투입
	RD LED (설정 스위치 8번 핀=Off)	녹색	- 데이터 수신
	Link 2 (설정 스위치 8번 핀 =On)	꺼짐	- 데이터 링크 없음 - 전원 미 투입
	Link 2 (설정 스위치 8번 핀 =On)	녹색	- 이더넷 링크 연결
4	SD LED (설정 스위치 8번 핀 =Off)	꺼짐	- 데이터 송신 없음 - 전원 미 투입
	SD LED (설정 스위치 8번 핀 =Off)	녹색	- 데이터 송신
	Link 1 (설정 스위치 8번 핀 =On)	꺼짐	- 데이터 링크 없음 - 전원 미 투입
	Link 1 (설정 스위치 8번 핀 =On)	녹색	- 이더넷 링크 연결
