1.4. Hi5a CSP+파일

1.4. Hi5a CSP+파일



Hi5a BD525 CC-Link IE Field 슬레이브 CSP+ 파일을 인스톨하면 그래픽 환경에서 네트워크 설정을 할 수 있습니다.





그림 1.2CC-Link IE 네트워크 설정



BD525 CC-Link IE Field 슬레이브는 설정에 따라 입출력 각각 120 바이트 또는 240 바이트로 사용될 수 있습니다. 따라서 두 개의 CSP+ 파일 모두를 인스톨 하거나 설정에 맞는 CSP+ 파일을 인스톨 한 후 사용하시기 바랍니다.



표1‑4 CSP+파일

데이터 맵핑	CSP+ 파일	사용 모듈
RX/RY/ RWr/RWw=FB5	0x0358_Hi5a Controller(120Bytes IO)_x.xx_en.zip	Hi5a Controller(120Bytes IO)
RX/RY=FB5 RWr/RWw=FB3	0x0358_Hi5a Controller(240Bytes IO)_x.xx_en.zip	Hi5a Controller(240Bytes IO)





Hi5a BD525 CC-Link IE Field 슬레이브 CSP+ 파일은 아래 웹사이트에서 다운로드 가능합니다. 웹사이트에서 FieldbusConfig 항목을 클릭하여 파일을 다운 받아 압축을 해제한 뒤 [BD525 CC-Link IE Field Slave CSP File ] 폴더 안의 CSP+ 파일을 사용하시기 바랍니다.



l  한글 : http://www.hyundai-engine.com/korean/robot/robot06.asp

l  영문 : http://www.hyundai-engine.com/robot/robot06.asp

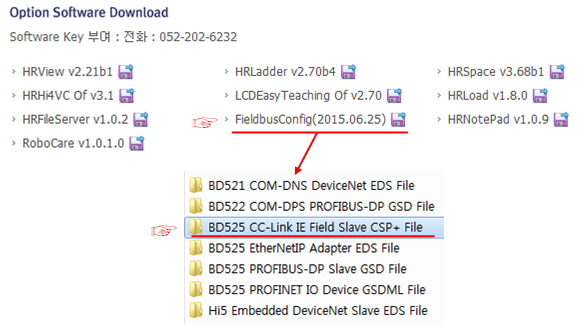

그림 1.3 CSP+파일 다운로드





CSP+ 파일 인스톨에 대한 상세한 방법은3.3CC-Link IE Field 설정 예제를 참조하십시오.
