3.2. RAPIEnet슬레이브 진단

3.2. RAPIEnet슬레이브 진단



RAPIEnet 슬레이브 설정과 진단 화면에서 통신 및 설정 상태, 장치 상태를 진단 할 수 있습니다.

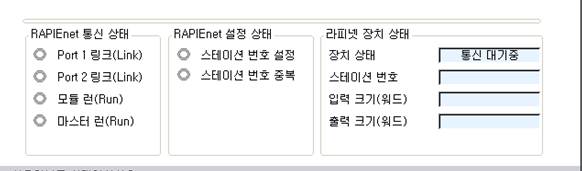

그림 3.3 RAPIEnet슬레이브 진단 화면



(1)    RAPIEnet통신 상태



표 3‑2 RAPIEnet통신 상태

항목	상태	설명
Port1 링크	꺼짐	이더넷 링크 안됨
	녹색	이더넷 링크 연결
Port2 링크	꺼짐	이더넷 링크 안됨
	녹색	이더넷 링크 연결
모듈 런	꺼짐	RAPIEnet Daughter 보드 동작 이상
	녹색	RAPIEnet Daughter 보드 정상 동작
마스터 런	Off	RAPIEnet 마스터 STOP
	Green	RAPIEnet 마스터 RUN



(2)    RAPIEnet설정 상태



표 3‑3RAPIEnet 설정 상태

항목	상태	설명
스테이션 번호 설정	꺼짐	유효하지 않은 노드 번호 -    마스터와 스테이션 번호 불일치
	녹색	스테이션 번호 정상
스테이션 번호 중복	꺼짐	스테이션 번호 중복 없음
	적색	스테이션 번호 중복 발생



(3)    RAPIEnet장치 상태



표 3‑4RAPIEnet 장치 상태

항목	표시	설명
장치 상태	미장착	RAPIEnet 통신 보드 미 장착
	오프	RAPIEnet 슬레이브 사용 여부 Off
	리셋	RAPIEnet 통신 보드 리셋 수행 중
	초기화	RAPIEnet 통신 초기화 수행 중
	에러	RAPIEnet 통신 에러
	고장	RAPIEnet 통신 보드 고장
	초기화 실패	RAPIEnet 통신 초기화 실패
	정상	RAPIEnet 통신 정상
스테이션 번호	1~119	RAPIEnet Daguther Board 스테이션 번호 설정 값 표시
입력 크기	워드 수	RAPIEnet마스터와 교환 중인 데이터 크기
출력 크기	워드 수
