2.1.2. 터미널 블록(TBCV1, TBCV2)

2.1.2. 터미널 블록(TBCV1, TBCV2)

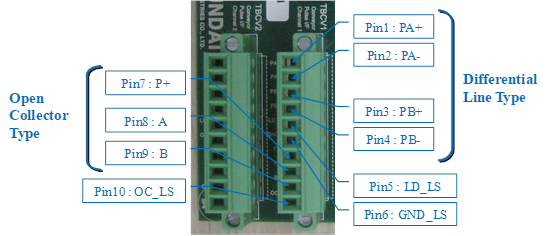

컨베이어 I/F 보드와 외부 장치가 연결되는 터미널 블록의 접속 사양은 아래와 같습니다.





단자명	PIN 번호	설  명	입력사양
PA+,PA-	1, 2	라인드라이브 방식 A상 펄스 입력	0 ~ 5V,100kHz이하
PB+,PB-	3, 4	라인드라이브 방식 B상 펄스 입력	0 ~ 5V,100kHz이하
LD_LS	5	라인드라이브 방식 작업물 검출용 리밋스위치 입력	0V(GND_LS) ~ 5V/floating
GND_LS	6	라인드라이브 방식 전원 GND 출력	0V(GND_LS)
P+	7	오픈컬렉터 방식 전원 입력	24V (min.20V, max.30V)
A	8	오픈컬렉터 방식 A상 펄스 입력	0V(P-) ~ 24V(P+), 100kHz이하
B	9	오픈컬렉터 방식 B상 펄스 입력	0V(P-) ~ 24V(P+), 100kHz이하
OC_LS	10	오픈컬렉터 방식 작업물 검출용 리밋스위치 입력	0V(P-) ~ floating(24V(P+)
