4.13. 지난화면 기록



Hi5a 제어기의 FB1, FB3, FN 입출력 신호 변경 이력을 기록할 수 있는 기능입니다. 최대 4가지의 트리거 조건을 설정한 후 사용 여부를 On으로 위치시키고 완료버튼을 클릭하면 해당 신호가 트리거 조건에 맞게 변경될 때마다 HYSTORY.TXT 파일에 변경 내용이 기록됩니다.

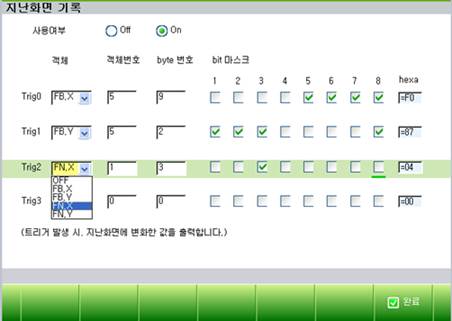

그림 4.152 지난화면 기록기능 설정





n 객체: FB.X, FB.Y, FN.X, FN.Y 객체 중 원하는 신호 객체를 선택합니다.

n 객체 번호: 객체 번호를 입력합니다.

n byte 번호: 선택 객체의 몇번째 바이트 신호를 모니터링 할 것인지 입력합니다.

n bit 마스크: 선택 객체 바이트의 몇번째 비트를 모니터링 할 것인지 입력합니다.



예를 들어 위 그림과 같이 설정할 경우 지난화면 기록기능을 설정하면,



①     Trig0: FB5.XB9의 상위 4bit 신호 변경 이력을 HYSTORY.TXT 파일에 기록합니다.

②     Trig1: FB5.YB2의 1,2,3,8 번 bit 신호 변경 이력을 HYSTORY.TXT 파일에 기록합니다.

③     Trig2: FN1.XB3의 3번 bit 신호 변경 이력을HYSTORY.TXT 파일에 기록합니다.



HYSTORY.TXT 파일에 신호 변경이력은 다음과 같은 형태로 기록됩니다.
