4.2.12. 아크용접 데이터

아크용접 시 용접과 관련된 데이터와 상태를 표시하는 기능입니다.

『[F1]: 서비스』→『1: 모니터링』→『13: 아크용접 데이터』를 선택하여 사용할 수 있습니다.

각 모니터링에서는 [F5] 버튼을 누르면 다음 형태의 모니터링 화면으로 전환할 수 있습니다.

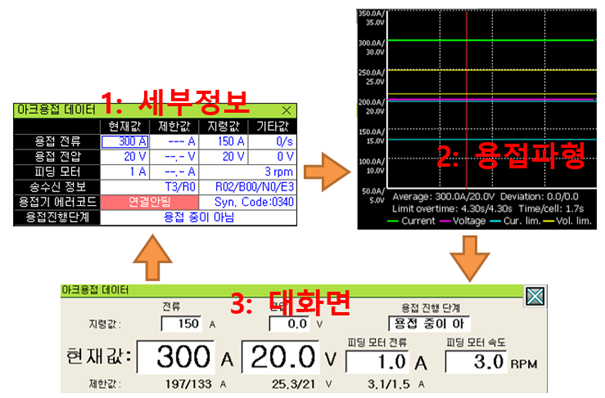

그림 4.42 아크용접 데이터 모니터링 화면 전환

l 아크용접 데이터 모니터링은 아크용접 설정에 따라 표시되는 내용이 변경됩니다.

l 아크용접 설정은 『[F2]: 시스템』→『5: 초기화』→『3: 용도설정』에서 수행합니다.

l 자세한 표시내용은 『Hi5a 제어기 아크용접 기능설명서』를 참조하여 주십시오.
