5.1.2. H / V 축 감속기

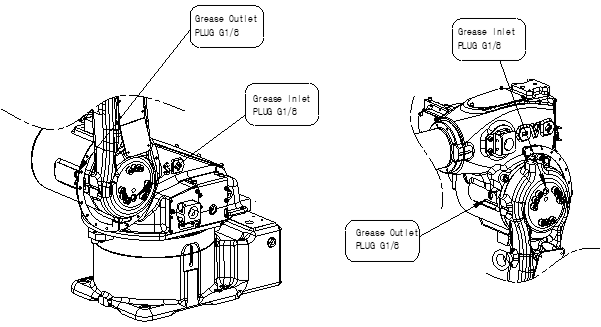

그림 5.3 H/V축 그리스 IN/OUTLET위치 [HA006A]

그림 5.4 H/V축 그리스 IN/OUTLET위치 [HA006L]

n 그리스 교환

(1) H축 암을 수직으로, V축 암을 수평으로 해 주십시오.

(2) 배출구 플러그를 제거해 주십시오.

(3) 주입구를 통해 그리스 건으로 그리스를 주입하여 주십시오.

(4) 새 그리스가 배출구로 나올 때까지 주입하여 주십시오. 새 그리스의 확인은 색깔로 구분 할 수 있습니다.

(5) H축을 몇 분간 움직이면서 오래 된 그리스를 뽑아낸 후, 새 그리스가 배출구에 나올 때까지 재 주입 하여 주십시오.

(6) 헝겊으로 배출구를 닦고, 과주입된 그리스를 토출시킵니다.

① 그리스 배출구에 비닐봉지를 부착합니다.

② H,V 축을 ±45°로 약 1.5시간동안 50% 속도로 시운전합니다.

③ 비닐봉지를 제거합니다.

(7) 배출구 주변의 그리스를 닦고 씰 테이프를 감은 플러그를 원래대로 조립하여 주십시오.
