2.8. 어플리케이션(APPLICATION)용 배선 및 배관도



로봇 본체에는 부가 장비를 연결하기 위한 콘넥터와 공기 유닛이 있습니다.

다음 그림들은 사용자 응용 콘넥터를 표시합니다.

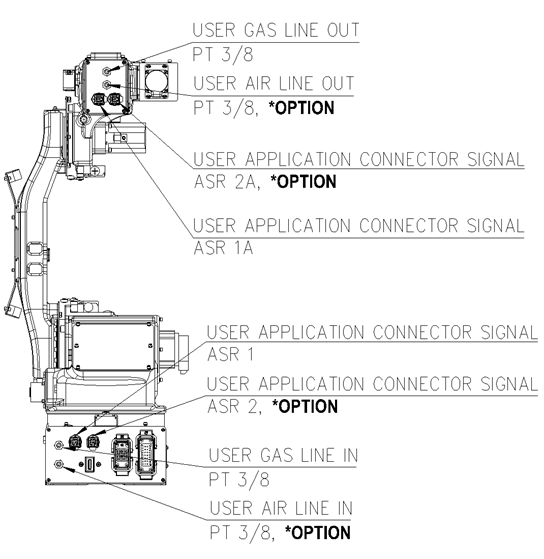

그림2.7 어플리케이션용 배선 및 배관도: [HH012]



<ASR 1> · 케이블: 0.75sq * 8c · 커넥터 형식 : HAN 8D (M) · 상대 커넥터 : HAN 8D (F)

<ASR 1A> · 케이블: 0.75sq * 8c · 커넥터 형식 : HAN 8D (M) · 상대 커넥터 : HAN 8D (F)





그림2.8 어플리케이션용 커넥터 상세: [HH012]
