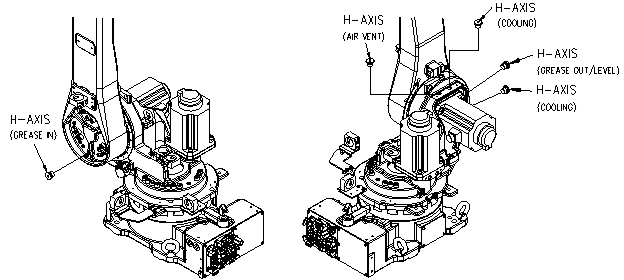

5.1.2. H축 감속기

n 그리스 교환

(1) H축 암을 수직으로 합니다.(H:90°-Floor Type, H:0° -Shelf Type)

(2) AIR VENT 플러그를 제거하여 내부 압력을 뺀 후 다시 잠급니다.

(주의: 내부 압력에 의해 그리스가 튈 수가 있으니 보호안경 등을 착용하고 주의 할 것)

(3) 그리스 배출구 플러그를 제거합니다.

(4) 그리스 주입구 플러그를 제거합니다.

(5) 그리스 주입구를 통해 그리스 건으로 천천히 그리스를 주입합니다.

(6) H축을 몇 분간 움직이면서 오래 된 그리스를 뽑아낸 후, 새 그리스가 배출구에 나올 때까지 재주입합니다. 새 그리스의 확인은 색깔로 구분할 수 있습니다.

(7) 헝겊으로 그리스 주입구를 닦고, 주입구 플러그를 원래대로 조립합니다.

(8) 과주입된 그리스를 토출시킵니다.

① 그리스 배출구에 비닐봉지를 부착합니다.

② H축을 ±45°로 약 1.5시간동안 50% 속도로 시운전합니다.

③ 비닐봉지를 제거합니다.

(9) 배출구 주변의 그리스를 닦고 배출구 플러그를 잠급니다.
