4.5. 타이밍 벨트 점검

4.5. 타이밍 벨트 점검



HH4에는 구동부에 타이밍 벨트를 적용한 부분이 있습니다.

타이밍 벨트 구동부는 매 1,500 시간 경과 후 또는 진동/소음이 발생할 경우, 벨트 장력을 확인하십시오. 타이밍 벨트의 장력이 적절하지 않을 경우 로봇 성능에 중대한 악 영향을 미칠 수 있습니다.



예시)

n  S/H/V축 타이밍 벨트의 체크

①     전원을 끕니다.

②     Base Body/Lower frame /Upper side Cover를 분해합니다.

③     주어진 힘(F=0.2kgf)으로 타이밍 벨트를 그림과 같이 누릅니다.

④     눌림 양을 확인합니다.

⑤     만약 적정 눌림 양(3.4mm)과 맞지 않으면 모터 플랜지 볼트를 조금 느슨하게 합니다.

⑥     타이밍 벨트 장력을 맞춥니다.

-S,H,V축 : 7.2kgf (71 N)

⑦     모터 플랜지 볼트를 꽉 조입니다.

-H축 : 310 kgf·cm

-V축 : 127 kgf·cm

⑧     Base Body/Lower/Upper Cover를 조립합니다.

⑨     전원을 켭니다.



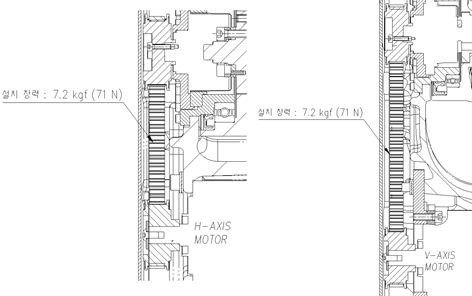

그림4.3 S/H/V축 타이밍 벨트 장력 체크 부위





n R2/B/R1축 타이밍 벨트의 체크

①    전원을 끕니다.

②    wrist cover를 떼냅니다.

③    주어진 힘(F=0.2kgf)으로 타이밍 벨트를 그림과 같이 누릅니다.

④    눌림 양을 확인합니다.

⑤    만약 적정 눌림 양(3.4mm)과 맞지 않으면 모터 플랜지 볼트를 조금 느슨하게 합니다.

⑥    타이밍 벨트 장력을 맞춥니다.

-      R2, B, R1축 : 3kgf (29 N)

⑦    모터 플랜지 볼트를 꽉 조입니다. (37kgf·cm)

⑧    각 축별 해당 Cover를 조립합니다.

⑨    전원을 켭니다.

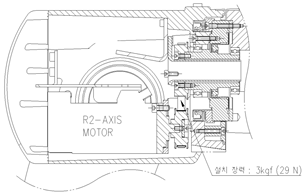

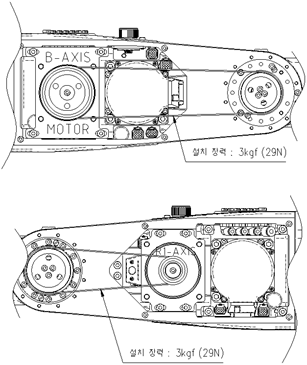

그림 4.4 R2/B/R1축 타이밍 벨트 장력 체크 부위
