4.4. 커버 위치별 볼트 사양 및 수량

4.4. 커버 위치별 볼트 사양 및 수량



볼트 사양 및 수량은 [표 4-4]와 같습니다..

적절한 볼트를 끼웁니다 (그림 4.2 참조).



표 4‑4 Bolts spec. & Qty

No.	Cover name	Bolt spec.	Bolt Qty
1	ARM FRAME COVER	M6X20, DACRO-COATING	9EA
2	LOWER FRAME COVER	M6X20, DACRO-COATING	13EA
3	BJ3 COVER(1)	M6X16, DACRO-COATING	8EA
4	BJ2 COVER	M6X25, DACRO-COATING	4EA
5	FGP MOTOR PLATE(2)	M6X16, DACRO-COATING	8EA
6	PLUG PLATE	M6X20, DACRO-COATING	2X4EA
7	UPPER FRAME COVER(2)	M6X16, DACRO-COATING	12EA
8	UPPER FRAME COVER(1)	M6X20, DACRO-COATING	26EA
9	BJ1 COVER(1)	M6X20, DACRO-COATING	8EA
10	BJ3 COVER(2)	M6X16, DACRO-COATING	8EA

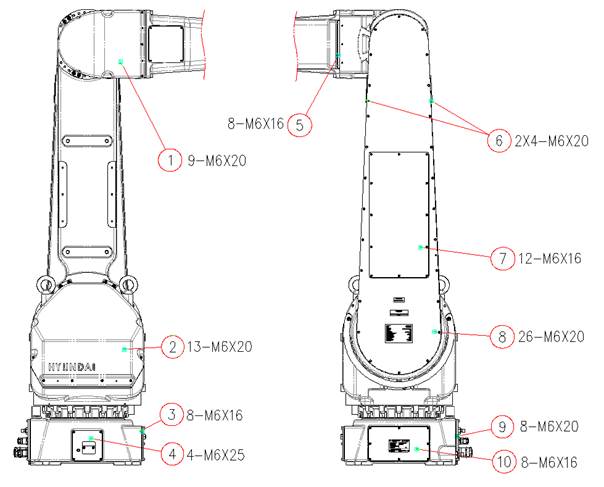

그림 4.2 각 커버 부의 볼트 위치
