6.1.13.2. 원인및점검방법

6.1.13.2. 원인및점검방법



(1) 전원 표시 LED를 확인하여 주십시오.

n  서보 구동장치의 ‘POW’ LED를 확인하여 주십시오.

n  제어전원 공급장치인 SR1‘+15V’ LED를 확인하여 주십시오.



<2개 모듈의 LED가 모두 OFF된 경우>

(2) 제어전원 공급장치(SR1)의 출력을 확인하여 주십시오.

n  CNBS 케이블을 BD542에서 분리한 후 LED를 확인하여 주십시오.

n  서보 보드를 Rack에서 분리한 후 LED를 확인하여 주십시오.



(3) 제어전원 공급장치(SR1)를 점검하여 주십시오.

n  SR1에 입력되는 전압을 확인하여 주십시오.

n  SR1을 교체한 후 LED를 확인하여 주십시오.



<서보 구동장치의 ‘POW’ LED OFF된 경우>

(4) 관련 부품을 교체하여 전원 표시 LED를 확인하십시오.

n  CNBS 케이블을 교체한 후 LED를 확인하여 주십시오.

n  서보 보드를 교체한 후 LED를 확인하여 주십시오.

n  서보 구동장치를 교체한 LED를 확인하여 주십시오.



(1) 전원 표시 LED를 확인하여 주십시오.

구동장치 제어전압 저하 에러는 제어용 +15V의 저하로 인해 서보 구동장치에서 검지하고, CNBS1,2,3 케이블을 통하여 서보 보드(BD542)에서 처리합니다.

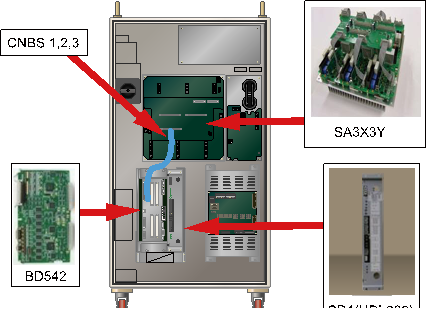

그림 6.71 Hi5-N00 제어기의 구동장치 제어전압 저하 관련 부품 배치

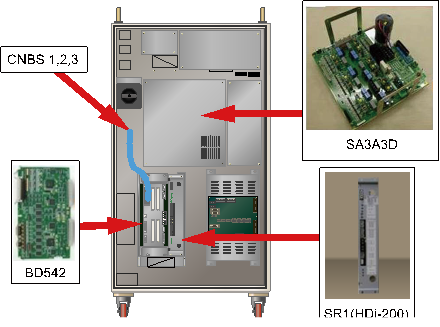

그림 6.72 Hi5-N30 제어기의 구동장치 제어전압 저하 관련 부품 배치



n 서보 구동장치의 ‘POW’ LED 점검

구동장치 제어전압 에러를 검지하는 모듈인 중형용 SA3X3Y와 소형용 SA3A3D‘POW’를 확인하여 주십시오. 정상적으로 전원이 공급되는 경우에는 해당 LED가 항상 ON(점등)되어 있어야 합니다.



Ø 중형 로봇용 서보 구동장치 : SA3X3Y

Ø 소형 로봇용 서보 구동장치 : SA3A3D

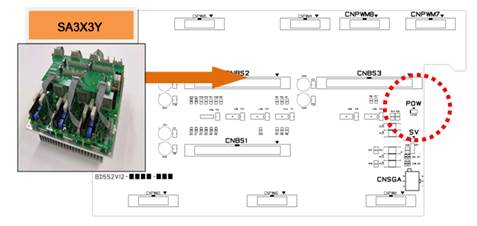

그림 6.73 SA3X3Y‘POW’ LED관련 부품 배치

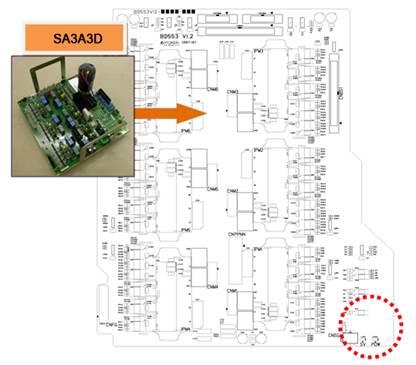

그림 6.74 SA3A3D‘POW’ LED관련 부품 배치



n SR1‘+15V’ LED 점검

서보 구동장치의 ‘POW’ LED OFF되어 있으면 SR1 LED를 확인하여 주십시오. SR1과 서보 구동장치의 LED가 동시에 OFF되어 있는 지 확인하여 주십시오.

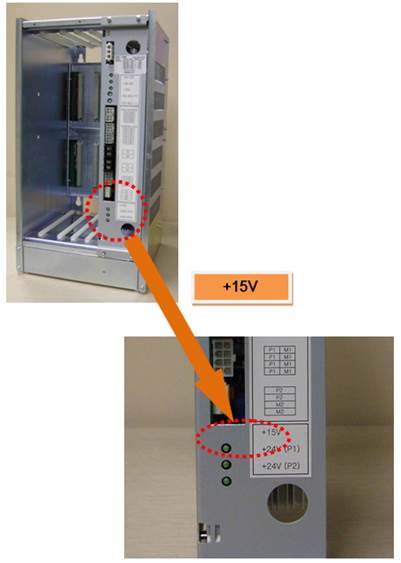

그림 6.75 SR1‘+15V’ LED 관련 부품 배치



(2) SR1의 출력을 확인하여 주십시오.

SR1 자체 출력을 확인하기 위해 서보 구동장치에 연결되는 배선과 부품을 분리하여 ‘+15V’ LED를 점검합니다.



n CNBS 케이블을 분리한 후 LED를 점검

서보 구동 장치와 서보 보드를 연결하는 CNBS1, CNBS2, CNBS3을 분리한 후 SR1 .LED를 확인하여 주십시오. 케이블을 분리한 후에 SR1‘+15V’ LED ON되는 경우에는 서보 구동장치의 불량입니다. 서보 구동장치를 정상품과 교체하여 주십시오.





그림 6.76 CNBS 케이블의 분리



n 서보 보드(BD542)를 분리한 후 LED를 점검

Rack 에서 서보 보드를 분리한 후 SR1LED를 확인하여 주십시오.서보 보드를 분리한 후 SR1‘+15V’ LED ON되는 경우에는 서보 보드 불량입니다. 서보 보드를 정상품과 교체하여 주십시오.

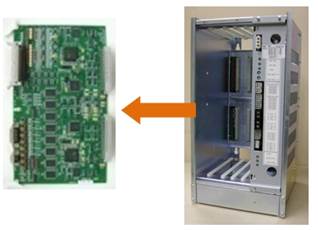

그림 6.77 Rack에서 서보 보드의 분리



(3) 제어전원 공급장치(SR1)를 점검하여 주십시오.

제어전원 공급장치는 AC 48V를 입력 받아 내부회로에서 각 보드에 필요한 제어전원을 출력합니다.



n SR1의 입력 전압의 점검

SR1에 입력되는 전압이 사양을 벗어나는 경우 제어용 전원의 출력에 이상이 발생 할 수 있습니다. 입력전압이 허용 범위를 초과하는 경우에는 제어기 입력전압 점검 절차와 제어기 내부 단상 전압 점검 절차를 참고하시기 바랍니다.



Ø SR1 입력 전압 사양: 단상 AC 48V

Ø 허용 범위: 44V ~ 52V



n SR1의 교체 후LED 확인

SR1을 정상품으로 교체 한 후 ‘+15V’ LED를 확인하여 주십시오. 정상품으로 교체 후 LED ON되면 SR1 불량입니다. 정상품으로 교체하여 사용하시기 바랍니다.





(4) 관련 부품을 교체하여 전원 표시 LED를 확인하여 주십시오.

서보 구동장치, 서보 보드 및 CNBS 케이블을 교체한 후 서보 구동장치의 ‘POW’ LED를 확인하여 주십시오.



n CNBS 케이블을 교체한 후 ‘POW’ LED를 점검

서보 구동장치와 서보 보드를 연결하는 CNBS1, CNBS2, CNBS3을 교체한 후 서보 구동장치의 ‘POW’ LED를 확인하여 주십시오. 케이블을 교체한 후에 ‘POW’ LED ON되는 경우에는 케이블의 불량입니다. CNBS 케이블을 정상품으로 교체하여 주십시오.



n 서보 보드를 교체한 후 ‘POW’ LED를 점검

서보 보드를 교체한 후 서보 구동장치의 ‘POW’ LED를 확인하여 주십시오. 서보 보드를 교체한 후에 ‘POW’ LED ON되는 경우에는 서보 보드의 불량입니다. 서보 보드를 정상품으로 교체하여 주십시오.



n 서보 구동장치를 교체한 후 ‘POW’ LED를 점검

서보 구동장치를 교체한 후 서보 구동장치의 ‘POW’ LED를 확인하여 주십시오. 케이블을 교체한 후에 ‘POW’ LED ON되는 경우에는 서보 구동장치의 불량입니다. 서보 구동장치를 정상품으로 교체하여 주십시오.



Ø 중형 로봇용 서보 구동장치: SA3X3Y

Ø 소형 로봇용 서보 구동장치: SA3A3D
