6.1.14.2. 원인및점검방법

(1) 메인보드와 서보보드가 올바로 설치되어 있는지 점검하십시오.

n 보드가 올바르게 설치되어 있는지 점검하십시오.

n 보드 이상여부를 점검하십시오.

(2) 메인보드와 서보보드의 버전이 맞는지 점검하십시오.

(1) 메인보드와 서보보드가 올바르게 설치되어 있는지 점검하십시오.

메인보드와 서보보드가 랙에 올바로 설치되어 있지 않거나 보드에 문제가 있으면 통신에 문제가 되어 에러가 발생할 수 있습니다.

USB 메모리에 메인보드 파일을 백업하는 방법은 다음과 같습니다.

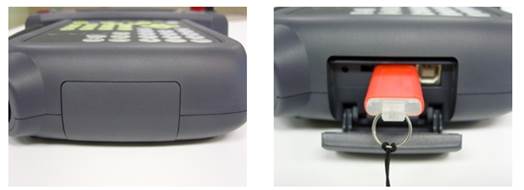

그림 6.78 TP에 USB 삽입하는 방법

USB가 TP에서 인식되면 화면 위에 다음과 같은 아이콘으로 표시됩니다.

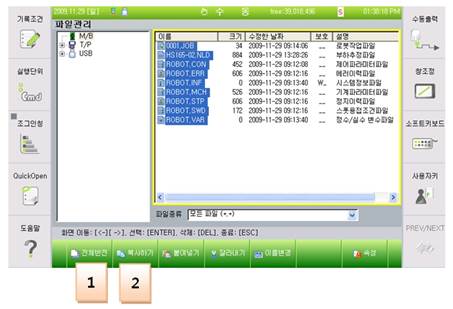

파일을 백업하기 위해서,

Ø 서비스

Ø 5. 파일관리

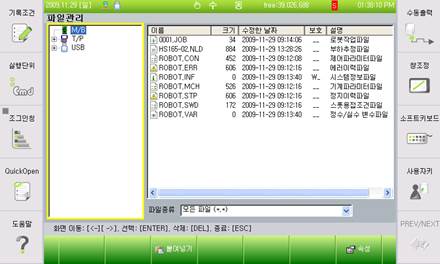

로 들어가면 윈도우에서 탐색기와 같은 화면이 보여집니다.

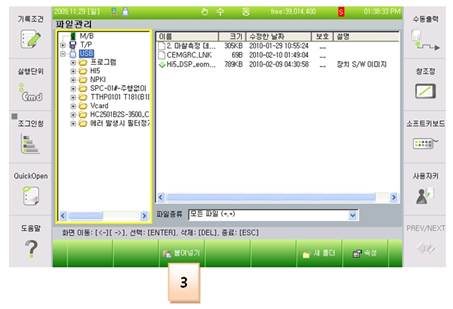

여기서 M/B에 보여지는 파일을 복사하여 USB에 넣으시면 됩니다.

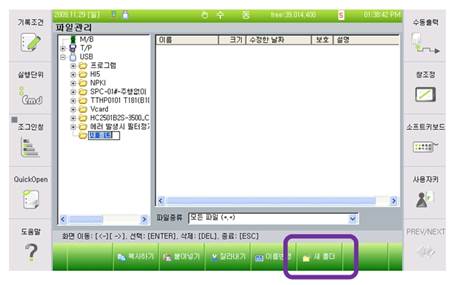

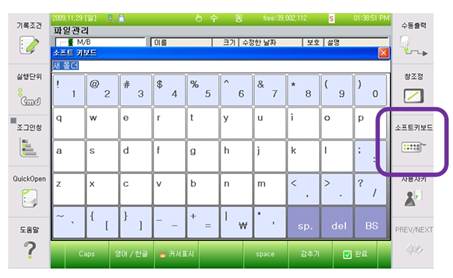

USB에 윈도우 탐색기와 같이 새 폴더를 만들 수도 있으며, 소프트키보드를 사용하여 폴더 이름을 변경할 수 도 있습니다.

n 보드가 올바르게 설치되어 있는지 점검하십시오.

메인보드와 서보보드를 랙에서 제거한 후 다시 설치하시기 바랍니다.

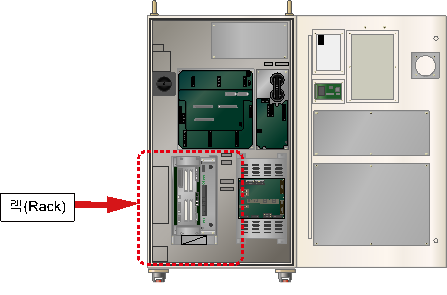

그림 6.79 제어기 내부 랙 위치

n 보드 이상여부를 점검하십시오.

보드 이상 여부를 판단하기 위해서 보드 교체를 하시기 바랍니다.

(2) 메인보드와 서보보드의 버전이 맞는지 점검하십시오.

제어기 전원 ON을 할 때 메인보드와 서보보드의 버전을 확인하여 버전이 맞지 않을 때에는 “E0178~E0181 제○DSP 버전이 낮음” 에러가 발생합니다. 이 때에는 당사 A/S에 문의하여 적합한 버전으로 버전업 하여 사용해야 합니다.

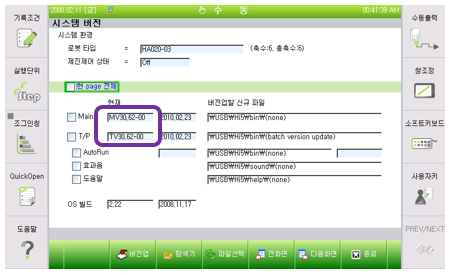

메인보드와 서보보드의 버전은 아래 메뉴에서 확인할 수 있습니다.

Ø 서비스

Ø 시스템 진단

Ø 시스템 버전

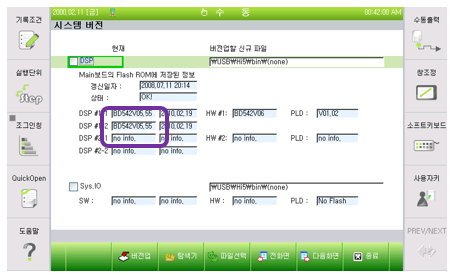

F6[다음화면]을 누르면 서보보드의 버전을 확인할 수 있습니다.
