7.1. 협조제어 상태 모니터

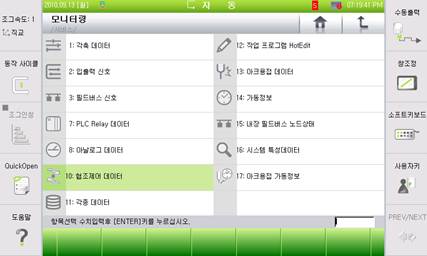

(1) [F1]: 서비스』 → 『1: 모니터링』 → 『11: 협조제어 데이터』를 선택합니다.

(2) 『11: 협조제어 데이터』를 선택합니다.

(3) 협조제어 상태가 다음과 같이 표시됩니다.

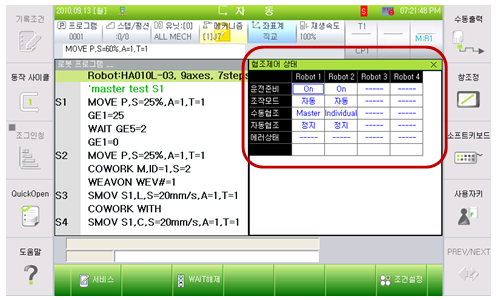

(4) 모니터링 기능의 각 상태는 다음의 의미를 가집니다

n 운전준비: 각 로봇의 운전 준비 상태를 표시합니다. (ON/OFF)

n 수동/자동:

각 로봇이 수동모드로 설정되어 있는지 자동모드로 설정되어 있는지를 표시합니다. (수동/자동)

n 수동협조: 각 로봇의 수동모드의 협조 상태를 표시합니다.

Indiv.: 개별 조그 상태

Master: 협조 조그 상태, MASTER 지정

Slave: 협조 조그 상태, SLAVE 지정

n 자동협조: 로봇 재생시의 협조 상태를 표시합니다.

정지: 로봇이 기동중이 아님

독립: 개별적인 로봇 재생 동작을 수행 중

대기: COWORK 명령에서 상대의 로봇이 협조 위치가 되기를 대기하는 중

협조: 협조 재생 중

n 에러상태: 각 로봇의 최근 에러 상태를 표시. 기동시에 클리어 됨

주의사항

l 협조제어 파라미터에서 협조제어가 <무효>로 설정되어 있으면 모니터링 정보가 표시되지 않습니다.
