1.5. 이더넷 환경의 구성방법

이더넷을 통해 래더파일의 업로드나 다운로드, 모니터링을 수행할 수 있습니다.

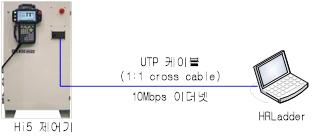

(1) Hi5 제어기가 허브에 연결되어 있지 않을 때에는, [그림 1.2]와 같이 1:1 cross 방식의 이더넷 UTP 케이블을 사용하여 PC를Hi5 제어기에 연결하십시오.

그림 1.2 이더넷 연결 (1:1 cross cable 사용)

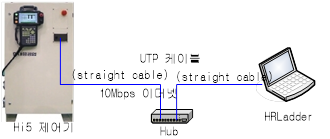

(2) Hi5 제어기가 허브에 연결되어 있을 때에는, [그림 1.3]과 같이 straight 방식의 이더넷 UTP 케이블을 사용하여 PC를 같은 허브에 연결하십시오.

그림 1.3 이더넷 연결 (direct cable과 허브 사용)

(3) 이더넷 UTP 케이블은, straight cable의 경우 시중에서 쉽게 구매할 수 있으며, 1: 1 cross 로의 결선 방법은 [그림 1.4]와 같습니다.

그림 1.4 1:1 cross 케이블의 결선방법
