4.1.2. PC 측 설정

먼저 통신방식을 RS-232C로 선택해야 합니다. 도구막대에서 버튼을 클릭하거나, 메뉴에서 『도구(T) - 선택사항(O)』을 선택하면, [그림 4.2]와 같은 옵션 대화상자가 나타납니다.

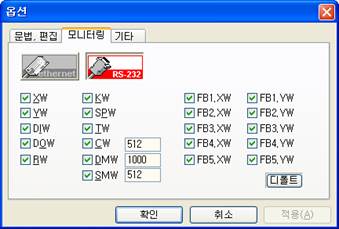

그림 4.2 옵션대화상자

(1) 옵션 대화상자에서 [그림 4.2]과 같이 모니터링 탭을 누른 후, 버튼을 누르고, 확인 버튼을 클릭하여 대화상자를 닫으면 통신방식이 RS-232C로 선택됩니다.

(2) 다음으로는 RS-232C의 파라미터들을 설정해야 합니다.

(3) 도구막대에서 버튼을 클릭하거나 메뉴에서 『도구(T) - 통신설정(C)』을 선택하면, [그림 4.3]와 같은 RS-232C 통신설정 대화상자가 나타납니다.

그림 4.3 RS-232C 통신설정 대화상자

(4) RS-232C 통신설정 대화상자의 버튼이 꺼진 상태(즉, 연결이 안된 상태)여야만 파라미터 변경이 가능하므로, 켜져 있다면 클릭하여 꺼 주십시오.

(5) PC에 RS-232C 케이블을 접속한 통신포트를 선택하고, 전송속도를 Hi5제어기와 일치하도록 설정하십시오. 데이터비트, 정지비트, 패리티는 Hi5 제어기와 함께 [그림 4.3]처럼 설정하십시오.

(6) 확인 버튼을 클릭하면 설정 값이 적용되면서 대화상자가 닫힙니다.

(7) 설정한 통신포트와 전송속도는 [그림 4.4]과 같이 PLC 제어막대에 표시됩니다.

그림 4.4 PLC 제어막대 상의 통신포트와 전송속도의 표시
