2.2. HMI 프로젝트의 작성

XpanelDesigner를 실행합니다. “파일 – 프로젝트 열기” 메뉴를 선택하면 이미 작성된 프로젝트를 열 수 있습니다.

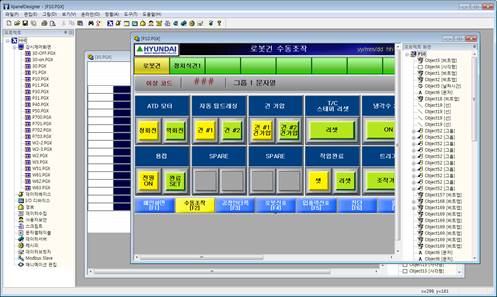

그림 2.3 XpanelDesigner 편집 화면의 예

디바이스 어드레스로서 Hi5 제어기의 릴레이를 선택할 수 있으며, 태그이름을 직접 타이핑 할 수도 있습니다. 새로운 프로젝트를 작성하는 자세한 방법에 대해서는XpanelDesigner 교육자료와 도움말을 참조하십시오.

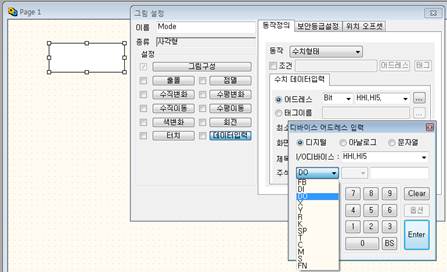

그림 2.4 디바이스 어드레스 입력

Xpanel을 종료하는 기능은 스위치 램프 또는 오브젝트를 선택하여 명령식으로 설정할 수 있습니다.

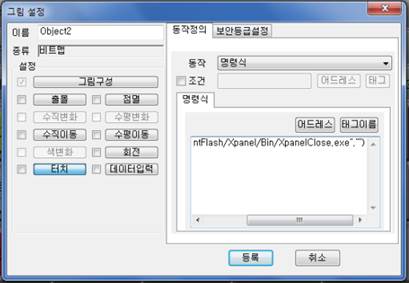

그림 2.5 Xpanel 종료 명령식의 설정

명령식: RunApp("/ResidentFlash/Xpanel/Bin/XpanelClose.exe","");

XpanelDesigner for Hi5는 XpanelDesigner의 기능을 대부분 지원하지만 아래와 같은 제약을 갖고 있습니다.

(1) 프로젝트 종류는 Hi5 TP(7.0)으로 고정되어 있습니다. 화면 크기도 변경할 수 없습니다.

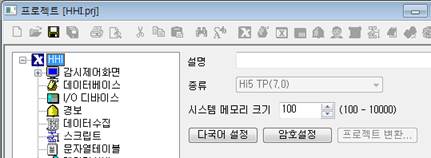

그림 2.6 도구 – 프로젝트

(2) 접속기기는 Hi5 제어기만 가능하기 때문에 I/O 디바이스 설정을 할 수 없습니다.

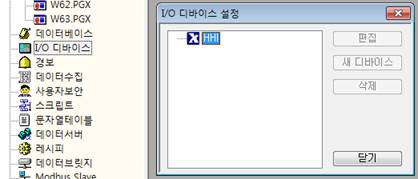

그림 2.7 I/O 디바이스 설정 불가
