2.4. HMI 기능의 설치

(1) USB메모리를 Hi5제어기 티치펜던트에 삽입하십시오.

(2) [F1: 서비스] –[10: 애플릿]화면으로 진입한 후, [F1: USB] 버튼을 클릭하십시오.

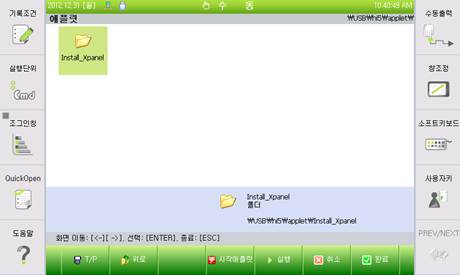

그림 2.11 애플릿 화면에서 USB를 선택한 결과

(3) 방향커서키로 Install_Xpanel 폴더에 커서를 놓은 후, [ENTER]키로 진입하십시오.

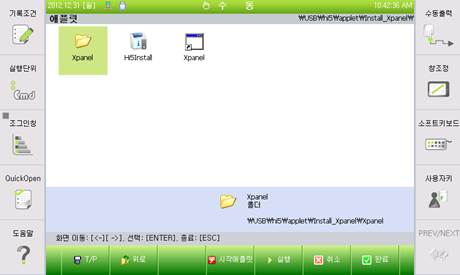

그림 2.12 Install_Xpanel 폴더로 진입

(4) Hi5Install 아이콘을 선택한 후 [F5: 실행] 버튼을 클릭하십시오. 그림 2.13과 같은 설치 대화상자가 나타나면 START 버튼을 클릭하십시오.

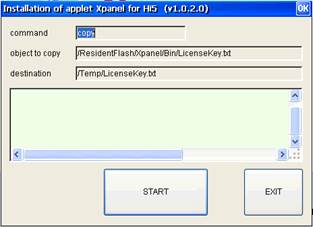

그림 2.13 HMI기능 설치 대화상자

(5) 설치가 완료되면 EXIT버튼을 클릭하여 대화상자를 닫으십시오.

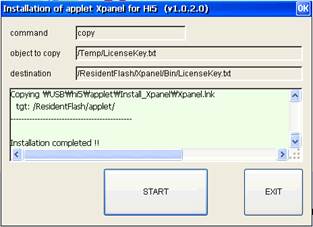

그림 2.14 설치 완료된 대화상자 상태

(6) [F1: T/P] 키를 누르면, Xpanel 애플릿 아이콘이 새로 생긴 것을 볼 수 있습니다.

그림 2.15 설치 완료된 애플릿
