2.3. HMI 프로젝트 다운로드

2.3. HMI 프로젝트 다운로드



일단 USB 메모리를 PC에 장착한 후,아래와 같은 경로의 빈 폴더 Install_Xpanel을 만드십시오.



{USB드라이브명}/hi5/applet/Install_Xpanel/



XpanelDesigner에서 프로젝트 작성이 완료된 상태이면, “온라인– 실행용 이동식 디스크 만들기” 메뉴를 선택하십시오. 저장 경로는 앞에서 만든 Install_Xpanel을 선택하십시오. (일단 하드디스크의 경로를 선택한 후, 생성된 Xpanel 폴더를 USB 메모리의Install_Xpanel로 복사해도 됩니다.)

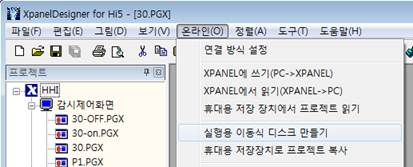

그림 2.8 실행용 이동식 디스크 만들기







그림 2.9 저장 경로 선택





선택한 경로에 런타임 소프트웨어와 작화를 담은 Xpanel 폴더가 생성됩니다. 설치 파일과 함께 제공된 파일들(Hi5Install.cfg, Hi5Install.exe, Xpanel 바로가기)도 Install_Xpanel 폴더 안에 복사하십시오.



이제 USB메모리는 아래 그림과 같은 구성이 되어야 합니다.

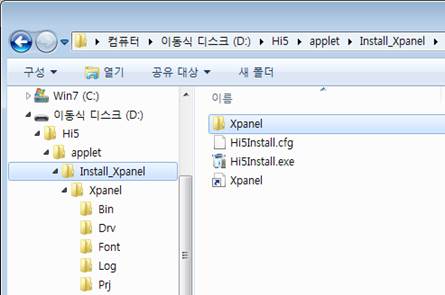

그림 2.10 USB메모리에 설치파일들을 복사한 결과
