2.2. PROFIBUS 마스터의 BD525 설정
2.2. PROFIBUS 마스터의 BD525 설정
다음은 STEP7에서 BD525 PROFIBUS-DP 슬레이브를 사용하기 위한 설정 방법에 대한 예제입니다.

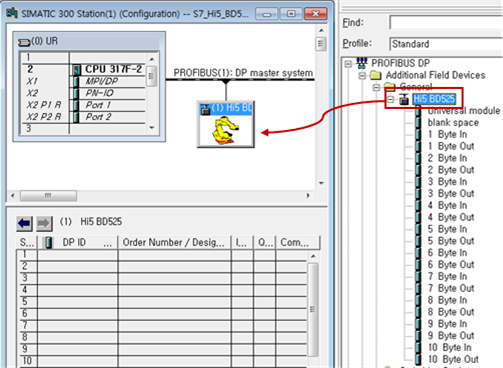

(1) BD525 PROFIBUS-DP 슬레이브 GSD 파일(HI5_0A12.GSD)을 인스톨합니다. 인스톨 후에는 HW Config 카달로그 창의 Additional Field Devices 폴더의 하위 폴더인 General 폴더에 Hi5 BD525 장치가 나타납니다.
(2) PROFIBUS-DP 마스터 시스템에 Hi5 BD525 장치를 추가합니다.

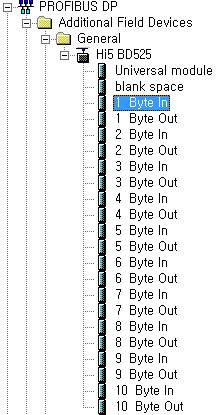

(3) BD525 PROFIBUS-DP 슬레이브의 입출력은 다음과 같이 각각 1~10 바이트 크기를 갖는 입력 또는 출력 모듈의 조합으로 구성됩니다. (INPUT=입력 데이터 크기, OUTPUT=출력 데이터 크기)
l 입력 모듈=10바이트 입력 모듈 (INPUT/10)개+(INPUT%10) 바이트 입력 모듈 1개
l 출력 모듈=10바이트 출력 모듈 (OUTPUT/10)개+(OUTPUT%10) 바이트 입력 모듈 1개
예1) BD525 PROFIBUS-DP 슬레이브 입력 120바이트, 출력 120바이트 인 경우
ð 10바이트 입력 모듈 12개 + 10바이트 출력 모듈 12개
예2) BD525 PROFIBUS-DP 슬레이브 입력 9바이트, 출력 16바이트 인 경우
ð 9바이트 입력 모듈 1개 + 10바이트 출력 모듈 1개 + 6바이트 출력 모듈 1개
예3) BD525 PROFIBUS-DP 슬레이브 입력 16바이트, 출력 1바이트 인 경우
ð 10바이트 입력 모듈 1개 + 6바이트 입력 모듈 1개 + 1바이트 출력 모듈 1개
(4) BD525 의 IO모듈 설정을 합니다. 예를 들어 입력이 32바이트이고 출력이 64바이트인 경우 모듈 구성과 실제 STEP7에서 HW Config의 슬롯 구성은 다음과 같습니다.
l 입력 모듈 구성(32바이트): 10바이트 입력 모듈3개 + 2바이트 입력 모듈 1개
l 출력 모듈 구성(64 바이트): 10바이트 출력 모듈 6개 + 4바이트 출력 모듈 1개
l 슬롯 구성은 항상 입력 모듈들이 출력 모듈들보다 앞에 위치해야 합니다.
(5) 기타 상세 네트워크 구성 절차 및 방법은 마스터의 설명서를 참고하시기 바랍니다.
