2.3. BD525 PROFIBUS-DP 슬레이브 진단

2.3. BD525 PROFIBUS-DP 슬레이브 진단



통신 상태, 설정 상태,에러 정보 등 진단 정보를 티치펜던트에서 확인할 수 있습니다.



(1) 『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『15: BD525 필드버스 설정과 진단』 항목을 선택합니다.



(2) PROFIBUS-DP 슬레이브는 3번 채널에 해당하므로 『[F3]: 전화면』 또는 『[F4]: 다음화면』 키를 사용해 3번 채널로 이동해 진단 정보를 확인할 수 있습니다.

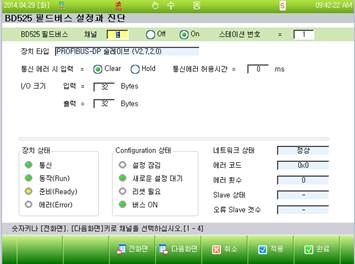

그림 2.3 PROFIBUS-DP 슬레이브 진단 화면





l  장치 상태



LED	의미	색상	상태	비고
통신	PROFIBUS-DP 통신 상태	(녹색)	통신 수행
		(흰색)	통신 정지
동작 (Run)	PROFIBUS-DP 설정 상태	(녹색)	설정 정상
		(흰색)	설정 이상
준비 (Ready)	PROFIBUS-DP 장치 상태	(노랑)	장치 정상
		(흰색)	장치 이상
Error	PROFIBUS-DP 에러 상태	(적색)	에러 발생	에러 코드 참조
		(흰색)	에러 없음





l  설정 상태



LED	의미	색상	상태	비고
설정 잠김	설정 잠김	(녹색)	잠김
		(흰색)	잠김 해제
새로운 설정 대기	새로운 설정 대기 여부	(녹색)	설정 대기
		(흰색)	설정 없음
리셋 필요	장치 리셋 필요	(녹색)	리셋 필요
		(흰색)	리셋 불필요
버스 ON	버스 통신 수행 상태	(녹색)	통신 시작
		(흰색)	통신 중지





l  네트워크 상태



상태	의미
정상	PROFIBUS-DP 통신 수행 중 (정상적인 IO 데이터 교환은 장치 상태의 통신 LED로 확인 필요)
정지	PROFIBUS-DP 통신이 멈춤
IDLE	PROFIBUS-DP 통신이 없는 상태
오프라인	네트워크 오프라인 상태





l  에러 코드



에러 코드	의미
0x00000000	에러 없음
0xC0000120	Configuration 폴트
0xC0000124	파라미터 에러
0xC0000125	스테이션 주소 에러
0xC0000140	네트워크 폴트 발생
0xC0000141	통신 연결 종료
0xC0000142	통신 연결 제한 시간 초과
0xC0000145	통신 케이블 연결 불량
기타	문의





l  에러 횟수: 통신 에러 누적 횟수
