4.2. 광학기기 설치

4.2. 광학기기 설치



사용목적에 따라 카메라와 조명을 설치하십시오.

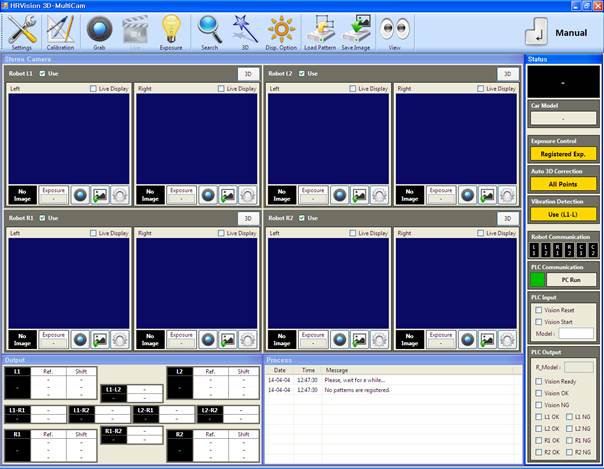

다음 그림은 광학기기 및 “HRVision 3D-MultiCam” 프로그램 설치 후, “HRVision 3D-MultiCam” 를 실행시키면 다음과 같은 “HRVision 3D-MultiCam” 초기화면이 생성됩니다.









초기 실행 화면은 카메라 타입이 설정되어 있지 않아, 영상이 정상적으로 획득되지 않을 수도 있습니다. “Setting” 메뉴로 들어가서 카메라 타입을 설정합니다.



“Settings”과 “Calibration”등 설정 메뉴로 진입하려면 비밀번호를 입력해야 합니다. 비밀번호는 공급자에게 문의하시기 바랍니다.





“Settings à Camera”을 클릭하면 카메라 설정 창이 생성됩니다. 오류! 참조 원본을 찾을 수 없습니다.절을 참고하여 카메라를 설정하십시오.

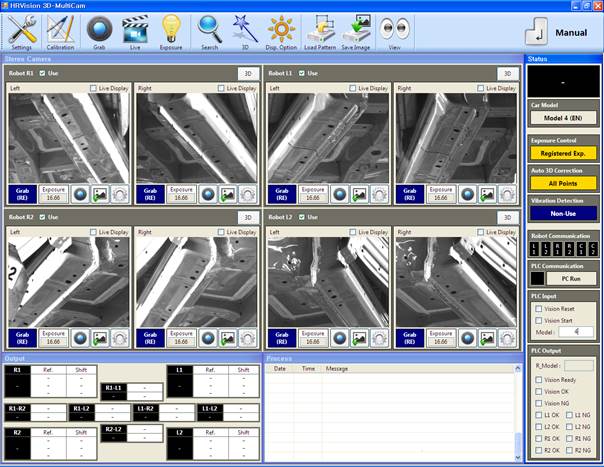

조작버튼의 “Grab”, “Live”버튼을 클릭하여 영상이 정상적으로 획득되는지 확인하십시오.

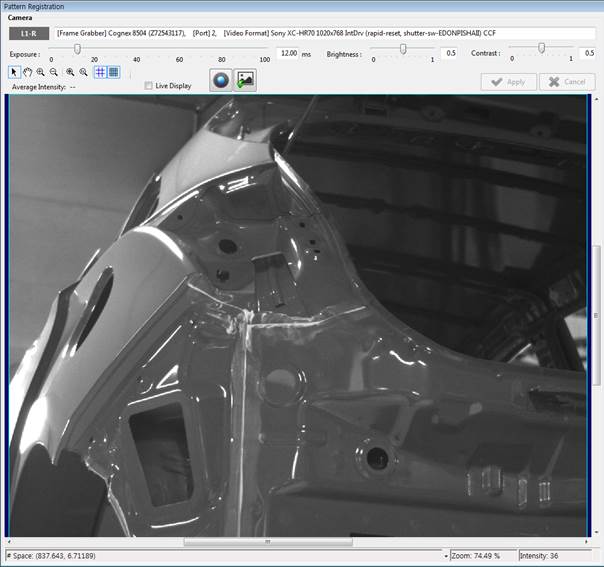

작업물과 카메라의 거리, 주위 환경에 맞게 렌즈의 초점 및 조리개를 설정하십시오. 각 영상의 “Pattern Registration”버튼 ()을 누르면, 확대된 영상이 표시되므로 렌즈의 초점 및 노출을 좀 더 쉽게 설정할 수 있습니다.





카메라에 유격이 발생하지 않도록 고정하고, 렌즈의 초점 링과 조개리 링도 확인해 주십시오.

비전 설치가 완료된 후, 주변 장비가 동작할 때에도 영상이 제대로 획득되는지 확인 하십시오.

영상에서 노이즈가 발생하면 카메라, 케이블 등의 절연상태를 확인하십시오.



공정의 배치와 일치하게 화면을 배치하기를 원하신다면 “Settings à Screen Layout”를 눌러 원하는 형태로 변경해 주십시오.
