3.5. Pattern Recognition Result Window

3.5. Pattern Recognition Result Window

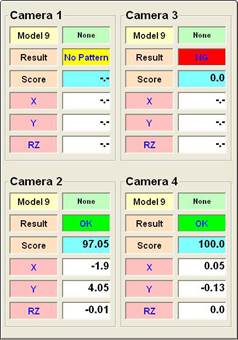

각 카메라별로 수동검사, 자동운전시 패턴인식 및 위치 측정 결과를 표시합니다.





각 항목의 내용은 다음과 같습니다.



n  MODEL : 패턴인식을 수행하는 모델명과 모델 ID를 표시합니다.



n  Result :

패턴인식 결과를 “OK/NG/No Pattern”으로 표시합니다. “OK”일 경우 창이 녹색으로 표시되고 “NG”일 경우 빨간색으로 표시되며 “No Pattern”일 경우 노란색으로 표시됩니다.



n  Score : 패턴검출 결과, 정합도를 백분율로 표시합니다.



n  X : 패턴검출 결과, 로봇 X 축 방향의 위치 이동량을 표시합니다.



n  Y : 패턴검출 결과, 로봇Y 축 방향의 위치 이동량을 표시합니다.



n  RZ: 패턴검출 결과, 로봇의 Z축 기준으로 회전한 각도를 표시합니다.
