5.8.2.1. 디지털 입력

5.8.2.1. 디지털 입력



다음의 그림과 표는 디지털 입력용 터미널블록(TBI1~8)의 핀구성을 나타낸 것이다. 각 터미널블록은 8개의 입력신호를 같은 Common전원에 연결할 수 있으며, 다른 입력용 터미널 블록의 Common전원과 다른 전원을 사용 할 수 있다.





그림 5.49 확장 범용IO보드(BD583)에서 디지털입력용 터미널 블럭의 핀구성





표 5-30 확장 범용 IO보드(BD583)의 디지털입력 터미널블럭(TBIn*) 핀구성

핀번호	신호명	신호 설명
1	COMn*	COMMON전원(DC24V 또는 DC24V 그라운드)
2	DI n*1	사용자 범용 입력신호 포트n번째의 1번째 입력
3	DI n*2	사용자 범용 입력신호 포트n번째의 2번째 입력
4	DI n*3	사용자 범용 입력신호 포트n번째의 3번째 입력
5	DI n*4	사용자 범용 입력신호 포트n번째의 4번째 입력
6	DI n*5	사용자 범용 입력신호 포트n번째의 5번째 입력
7	DI n*6	사용자 범용 입력신호 포트n번째의 6번째 입력
8	DI n*7	사용자 범용 입력신호 포트n번째의 7번째 입력
9	DI n*8	사용자 범용 입력신호 포트n번째의 8번째 입력

Note *) 터미널블럭의 포트번호 n = 1~8 (예, TBI1, TBI2, TBI3, TBI4)



각 입력신호의 전기적 사양은 다음과 같습니다.



n  입력단 소자: AC 입력형 포토커플러

n  입력 임피던스: 3㏀

n  Common 전원: 24VDC 또는 24VDC Ground

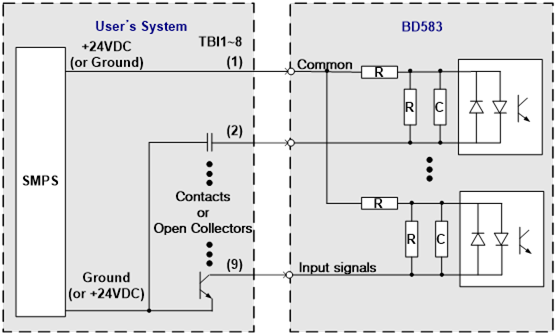

사용자는 다음과 그림과 같은 방법으로 입력신호를 연결합니다. 우선 사용자용 전원 +24V또는 그라운드를 IO보드(BD583)에 접속한 후 각각의 신호를 용도에 따라 입력핀에 연결합니다. 전원은 8개의 입력신호를 단위구성으로 하여 포트 별로 다르게 사용할 수 있습니다.





그림5.50 확장 범용IO보드(BD583)의 입력신호 결선방법
