5.8.2.2. 디지털 출력

5.8.2.2. 디지털 출력



다음의 그림과 표는 디지털 출력용 터미널블록(TBO1~8)의 핀구성을 나타낸 것입니다. 각 터미널블록은 8개의 입력신호를 같은 Common전원에 연결할 수 있으며, 다른 입력용 터미널 블록의 Common전원과 다른 전원을 사용 할 수 있습니다.

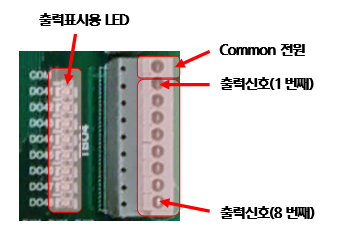

그림5.51 확장 범용IO보드(BD583)에서 디지털 입출력용 터미널 블록의 핀구성





표 5-31 확장 범용 IO보드(BD583)의 디지털출력 터미널블럭(TBOn*) 핀구성

핀번호	신호명	신호 설명
9	COMn*	COMMON전원(DC24V 또는 DC24V 그라운드)
8	DOn*1	사용자 범용 출력신호 포트n번째의 1번째 출력
7	DOn*2	사용자 범용 출력신호 포트n번째의 2번째 출력
6	DOn*3	사용자 범용 출력신호 포트n번째의 3번째 출력
5	DOn*4	사용자 범용 출력신호 포트n번째의 4번째 출력
4	DOn*5	사용자 범용 출력신호 포트n번째의 5번째 출력
3	DOn*6	사용자 범용 출력신호 포트n번째의 6번째 출력
2	DOn*7	사용자 범용 출력신호 포트n번째의 7번째 출력
1	DOn*8	사용자 범용 출력신호 포트n번째의 8번째 출력

Note *) 터미널블럭의 번호 n = 1~8 (예, TBO1, TBO2, TBO3, TBO4)



각 출력신호의 전기적 사양은 다음과 같습니다.



n  출력 소자: 포토 MOSFET(TBO1~4), 릴레이(TBO5~8)



n  정격 출력

포토MOSFET 125mA(연속 부하 전류) / 24V DC

릴레이: 3A / DC 24V, AC250V



n  Common 전원: 24VDC 또는 24VDC Ground



사용자는 다음 그림과 같은 방법으로 출력신호를 연결합니다. 우선 공통신호(COMMON)를 확장 범용 IO보드(BD583)에 접속한 후 각각의 신호를 용도에 따라 출력핀에 연결합니다. 전원은 8개의 출력신호를 단위구성으로 하여 포트 별로 다르게 사용할 수 있습니다.

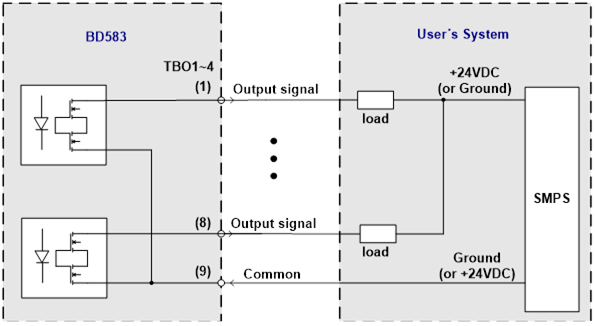

(a) 포토 MOSFET형 출력형







(b) 릴레이 출력형



그림5.52 확장 범용 IO보드(BD583)의 출력신호 결선방법
