5.8.2.3. 전원커넥터 CNP1, CNP2

5.8.2.3. 전원커넥터: CNP1, CNP2



전원커넥터는 확장 범용 IO보드 (BD583)를 구동하기 위한 전원을 공급하기 위한 커넥터로서 그림과 같이DC5V전원용 커넥터 CNP1과 DC24V 전원용 커넥터 CNP2가 있습니다. CNP1은 보드가 기본적인 동작에 필요한 전원, CNP2는 32점의 출력용 릴레이를 구동하기 위한 전원을 SMPS로부터 연결합니다.

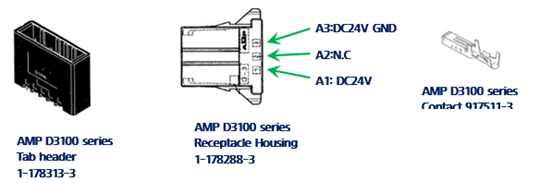

(a) CNP1 (DC5V전원)





(b) CNP2 (DC24V전원)



그림5.53 확장 범용 IO보드(BD583)의 전원 커넥터CNP1, CNP2
