5.9.2.1. 디지털 입력

5.9.2.1. 디지털 입력



보드는 ON/OFF상태를 입력할 수 있는 8개의 디지털 입력 포트를 가지고 있습니다. 포토커플러 (photo-coupler)를 사용하여 외부장치와 전기적으로 절연이 되어 있습니다. 적용범위를 넓히기 위하여, 각 입력은 두 가지의 입력신호공통(input signal common)을 선택하여 사용할 수 있도록 하였습니다.



단위 입력에 사용되는 전류는 24V전압에서 5mA입니다. 따라서 8개 모두의 입력을 사용하면 총 40mA의 전류가 소모됩니다.





그림 5.58 아날로그 보드(BD584)에서 디지털입력용 터미널 블럭





아크용접기(Arc welder)와의 접속은 할당된 입력을 사용하며, 그 내용은 다음의 표와 같습니다.



표 5-33 아날로그 보드(BD584)의 디지털입력 터미널블럭(TBDI) 핀구성

번호	명칭	아크용접기 접속용 명칭	비고
1	DIN1	WCR
2	DIN2	SHOCK_SENSOR
3	DIN3	WIRE_STICK
4	DIN4	WELDER_ERR
5	DIN5	WIRE_STATE
6	DIN6	GAS_STATE
7	DIN7	Reserved 1
8	DIN8	Reserved 2
9	DI_COM1	Signal Common 1
10	DI_COM2	Signal Common 2

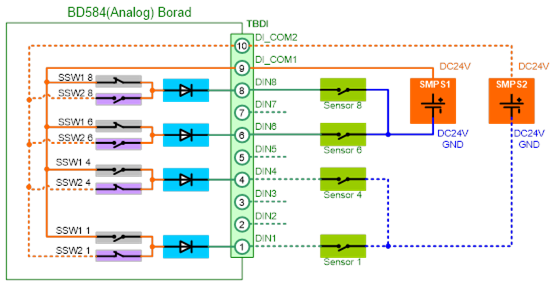

디지털 입력포트의 연결방법은 다음 그림과 같습니다. 접점이나 NPN형의 출력을 갖는 4개의 센서를 연결방법을 예시한 것입니다. 센서6과 센서8은 SMPS1 전원을 이용한 구성이고, 센서 1과 센서4는 SMPS2 전원을 이용한 구성입니다. 즉 두 개의 다른 전원을 가진 입력을 사용할 수 있습니다. 이는 보드 내부에 있는 SIP 스위치 SSW1과 SSW2를 설정하여 구분합니다. 예를 들어, 센서 8은 입력포트 8번에 연결되어 있습니다. 이 센서는 SMPS1전원을 사용하므로 9번에 연결된 COMMON전원을 통하여 회로를 구성하여야 합니다. 따라서 SSW1스위치의 8번을 ON시키고 SSW2스위치의 8번은 OFF시켜야 합니다.





그림 5.59 아날로그 보드(BD584)에서 디지털입력 연결방법





설치순서를 요약하면 다음과 같습니다.



①     SIP스위치SSW1, SSW2를 모두 OFF시킵니다.

②     센서와 외부전원을 입력터미널블록 TBDI에 연결합니다.

③     SIP스위치SSW1, SSW2 설정:

사용하고자 하는 전원구성을 해당 센서에 맞게 SIP스위치 SSW1, SSW2를ON 또는 OFF합니다.

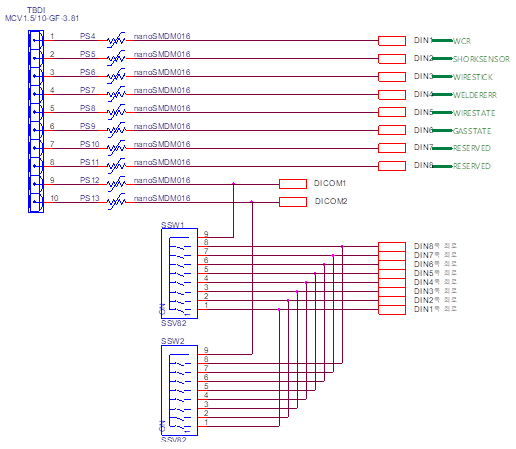

SIP스위치SSW1과 SSW2는 보드 내부에서 다음 그림과 같이 연결되어 있습니다. 디지털입력 터미널 블록 TBDI의DI_COM1(9번 핀)은 SIP스위치 SSW1의 공통연결핀(9번 핀)에 연결되어 있으므로 SSW1의 1~8번 스위치를 ON하게 되면 DI_COM1과 같은 전원이 입력신호 처리회로와 연결됩니다.

또한 TBDI의 DI_COM2(10번 핀)는 SIP스위치 SSW2의 공통연결핀(9번 핀)에 연결되어 있으므로 SSW2의 1~8번 스위치를 ON하게 되면 DI_COM2와 같은 전원이 입력신호 처리회로와 연결됩니다.

SSW1과SSW2의 1~8번은 각각의 번호에 대해 서로 연결되어 있습니다. 따라서 사용하고자 하는 입력신호번호에 대하여 SSW1과 SSW2 양쪽에서 동시에 ON을 하게 되면 common전원이 쇼트가 됩니다. 즉, 둘 중의 하나만 ON해야 합니다.





그림5.60 아날로그 보드(BD584)에서 디지털입력의 Common회로
