5.9.2.4. 아날로그 출력
5.9.2.4. 아날로그 출력
보드는 8개 채널의 아날로그 전압을 출력할 수 있습니다. 각 채널은 -12V~+12V의 영역에서 12-bit 분해능을 갖습니다. 8개 채널 모두의 아날로그 전압값을 5msec주기로 메인(MAIN)보드로부터 전송받아 출력전압을 갱신합니다.
그림5.66 아날로그 보드(BD584)에서 아날로그출력용 터미널 블럭
아날로그 출력용 터미널 블록 TBAO의 핀 할당은 다음의 표와 같다.
표 5-37 아날로그 보드(BD584)의 아날로그출력 터미널블럭(TBAO) 핀구성
번호 | 명칭 | 용도 | 비고 |
1 | AOUT 1 | Analog Output Channel 1 |
|
2 | AOUT 2 | Analog Output Channel 2 |
|
3 | AOUT 3 | Analog Output Channel 3 |
|
4 | AOUT 4 | Analog Output Channel 4 |
|
5 | AOUT 5 | Analog Output Channel 5 |
|
6 | AOUT 6 | Analog Output Channel 6 |
|
7 | AOUT 7 | Analog Output Channel 7 |
|
8 | AOUT 8 | Analog Output Channel 8 |
|
9 | AOUTG | Analog Output Ground |
|
10 | AOUTG | Analog Output Ground |
|

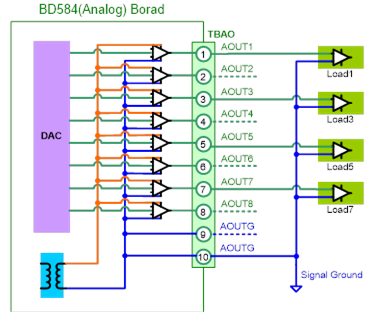

아날로그 출력포트의 연결방법은 다음 그림과 같습니다. 4개의 아날로그 전압출력을 사용하기 위한 연결하는 방법을 예시한 것입니다. 전압출력은 AOUT1, AOUT3, AOUT5, AOUT7을 사용하였습니다. 전압의 그라운드(ground)는 9번 또는 10번의 AOUTG핀에 연결하였습니다. 아날로그 출력 회로에 사용되는 전원은 절연분리형 DC/DC컨버터를 사용하여 제어기의 내부 전원과 분리되어 있습니다.
그림5.67 아날로그 보드(BD584)에서 아날로그출력 연결방법
