5.9.2.5. 아날로그 스틱체크
5.9.2.5. 아날로그 스틱체크
보드는 아날로그적으로 아크용접시의 와이어 스틱(wire stick)을 검사할 수 있는 기능이 내장되어 있습니다. 그림에서와 같이 TBDO2의 9번(WS_A)과 10번(WS_B)에 스틱을 검사할 수 있도록 연결합니다. 스틱판단을 위한 기준은 보드의 가변저항 VAR1을 이용하여 200Ω까지 설정할 수 있습니다.

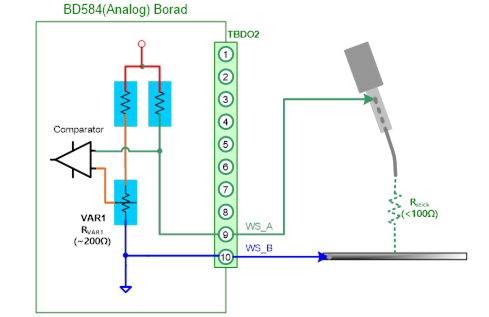

그림 5.68 아날로그 보드(BD584)에서 아날로그 스틱체크 기능
보드는 아날로그적으로 아크용접시의 와이어 스틱(wire stick)을 검사할 수 있는 기능이 내장되어 있습니다. 그림에서와 같이 TBDO2의 9번(WS_A)과 10번(WS_B)에 스틱을 검사할 수 있도록 연결합니다. 스틱판단을 위한 기준은 보드의 가변저항 VAR1을 이용하여 200Ω까지 설정할 수 있습니다.
그림 5.68 아날로그 보드(BD584)에서 아날로그 스틱체크 기능
