5.6.2.1. 디지털 입력

5.6.2.1. 디지털 입력



디지털 입력은 포토커플러를 사용하고 있으며 총 32 점을 제공한다. 사용자는 편의에 따라 커넥터와 터미널을 통하여 각각 16점씩의 신호를 입력할 수 있습니다.



(1)    커넥터를 통한 입력



다음의 그림과 표는 디지털 입력용 커넥터 CNI의 핀구성을 나타낸 것입니다.

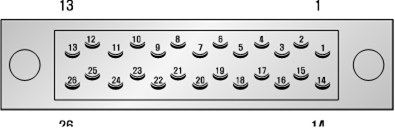

(a)보드측 (3M MDR 10226-52A2JL)

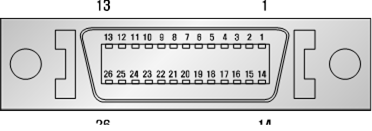

(b) 플러그 측3M MDR 10126-3000VE (HOOD: 10326-52F0-008)



그림 5.35 LDIO보드(BD58A)의 디지털입력용 커넥터CNI





표 5-12 LDIO보드(BD58A) 디지털입력 커넥터 CNI의 핀구성

핀번호	신호명	기능설명
1	IN11	디지털 입력 11
2	IN12	디지털 입력 12
3	IN13	디지털 입력 13
4	IN14	디지털 입력 14
5	IN15	디지털 입력 15
6	IN16	디지털 입력 16
7	IN17	디지털 입력 17
8	IN18	디지털 입력 18
9	M2	전원 출력: DC24V GND
10
11	P2	전원 출력: DC24V
12
13
14	IN21	디지털 입력 21
15	IN22	디지털 입력 22
16	IN23	디지털 입력 23
17	IN24	디지털 입력 24
18	IN25	디지털 입력 25
19	IN26	디지털 입력 26
20	IN27	디지털 입력 27
21	IN28	디지털 입력 28
22	M1	전원 출력: DC24V GND
23
24	P1	전원 출력: DC24V
25
26



(2)    터미널블록을 통한 입력





그림 5.36 LDIO보드(BD58A)의 디지털입력용 터미널블록 TBI



표 5-13 LDIO보드(BD58A) 디지털입력 터미널블록 TBI의 단자구성

터미널블록 명칭	단자번호	신호명	기능설명
TBI - A	1	P2	전원 출력: DC24V
	2	IN31	디지털 입력 31
	3	IN32	디지털 입력 32
	4	IN33	디지털 입력 33
	5	IN34	디지털 입력 34
	6	IN35	디지털 입력 35
	7	IN36	디지털 입력 36
	8	IN37	디지털 입력 37
	9	IN38	디지털 입력 38
	10	M2	전원 출력: DC24V GND
TBI - B	1	P2	전원 출력: DC24V
	2	IN41	디지털 입력 41
	3	IN42	디지털 입력 42
	4	IN43	디지털 입력 43
	5	IN44	디지털 입력 44
	6	IN45	디지털 입력 45
	7	IN46	디지털 입력 46
	8	IN47	디지털 입력 47
	9	IN48	디지털 입력 48
	10	M2	전원 출력: DC24V GND



각 포트의 입력 사양은 다음과 같습니다.



l  입력 포트 소자 : AC 입력형 포토커플러

l  입력 임피던스 = 3 ㏀

l  (+)공통 입력 전압 = 24 VDC

l  (-)공통 입력 전압 = 0 VDC



사용자는 다음과 그림과 같은 방법으로 입력신호를 연결합니다.





그림 5.37 LDIO보드(BD58A)의 입력신호 결선방법
