5.6.2.2. 디지털 출력

5.6.2.2. 디지털 출력



디지털 출력은 MOSFET를 사용한 양방향 출력 32 점을 제공한다. 사용자는 편의에 따라 커넥터와 터미널을 통하여 각각 16점씩의 신호를 출력할 수 있으며, 그 중 8점은 릴레이접점 출력입니다.



(1)    터미널블록을 통한 입력





그림 5.38 LDIO보드(BD58A)의 디지털출력용 터미널블록 TBO





표 5-14 LDIO보드(BD58A) 디지털출력 터미널블록 TBO의 단자구성

터미널블록 명칭	단자번호	신호명	기능설명
TBO - A	1	P2	전원 출력: DC24V
	2	OUT11	디지털 출력 11 (릴레이접점 출력)
	3	OUT12	디지털 출력 12 (릴레이접점 출력)
	4	OUT13	디지털 출력 13 (릴레이접점 출력)
	5	OUT14	디지털 출력 14 (릴레이접점 출력)
	6	OUT15	디지털 출력 15 (릴레이접점 출력)
	7	OUT16	디지털 출력 16 (릴레이접점 출력)
	8	OUT17	디지털 출력 17 (릴레이접점 출력)
	9	OUT18	디지털 출력 18 (릴레이접점 출력)
	10	M2	전원 출력: DC24V GND
TBO - B	1	P2	전원 출력: DC24V
	2	OUT21	디지털 출력 21
	3	OUT22	디지털 출력 22
	4	OUT23	디지털 출력 23
	5	OUT24	디지털 출력 24
	6	OUT25	디지털 출력 25
	7	OUT26	디지털 출력 26
	8	OUT27	디지털 출력 27
	9	OUT28	디지털 출력 28
	10	M2	전원 출력: DC24V GND





BD58AV20보드 이상의 버전에서는 BD58AV10에서 제공하던 8점의 릴레이접점 출력이 N채널 FET출력으로 변경되었다.



표5-15 LDIO보드(BD58A)의 버전별 디지털출력 터미널블럭 TBO 단자구성

보드명	터미널블럭 명칭	단자 번호	신호명	기능설명
공통	TBO - A	1	P2	전원 출력: DC24V
BD58AV10		2~9	OUT11~18	디지털 출력 11~18 (릴레이접점 출력)
BD58AV20 이상 버전				디지털 출력 11~18 (N채널 FET 출력)
공통		10	M2	전원 출력: DC24V GND





(2)    커넥터를 통한 출력



다음의 그림과 표는 디지털 출력용 커넥터 CNO의 핀구성을 나타낸 것이다.

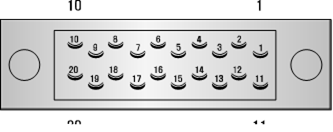

(a)보드측 (3M MDR 10220-52A2JL)





(b)플러그 측3M MDR 10120-3000VE(HOOD: 10320-52F0-008)



그림 5.39 LDIO보드(BD58A)의 CNO커넥터





표 5-16 LDIO보드(BD58A) 디지털입력 커넥터 CNO의 핀구성

핀번호	신호명	기능설명
1	OUT31	디지털 출력 31
2	OUT32	디지털 출력 32
3	OUT33	디지털 출력 33
4	OUT34	디지털 출력 34
5	OUT35	디지털 출력 35
6	OUT36	디지털 출력 36
7	OUT37	디지털 출력 37
8	OUT38	디지털 출력 38
9	M2	전원 출력: DC24V GND
10	P2	전원 출력: DC24V
11	IN41	디지털 입력 41
12	IN42	디지털 입력 42
13	IN43	디지털 입력 43
14	IN44	디지털 입력 44
15	IN45	디지털 입력 45
16	IN46	디지털 입력 46
17	IN47	디지털 입력 47
18	IN48	디지털 입력 48
19	M2	전원 출력: DC24V GND
20	P2	전원 출력: DC24V



포토MOSFET을 사용한 출력 사양은 다음과 같습니다.



l  출력 소자 : 포토 MOSFET 출력

l  정격 출력 = 125 mA(연속 부하 전류), 24V DC



릴레이접점의 출력 사양은 다음과 같다.



l 출력 소자 : 릴레이접점 출력

l 정격 출력  = 5A/24VDC, 5A/250VAC



BD58AV20 이상 버전에서의 FET 출력 사양은 다음과 같다.



l 출력 소자 : N채널 FET출력

l  정격 출력  = 1A/24VDC



사용자는 다음 그림과 같은 방법으로 출력신호를 연결합니다.

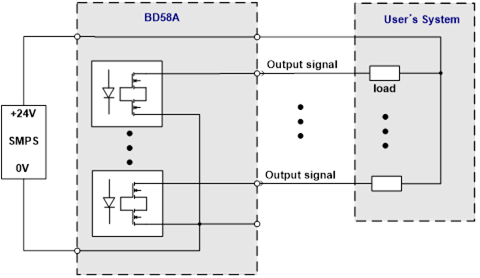

그림 5.40 LDIO보드(BD58A)의 출력신호 결선방법(포토 MOSFET)

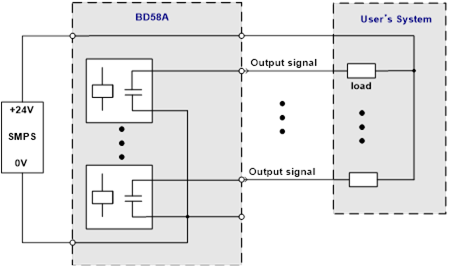

그림 5.41 LDIO보드(BD58A)의 출력신호 결선방법(릴레이접점)







그림 5.42 LDIO보드 BD58AV20이상 버전에서의 FET출력신호 결선방법
