3.1. 내장 DeviceNet의 CAN 포트

DeviceNet은 CAN 기반의 산업용 통신 규격으로 Hi5a 제어기는 내장 DeviceNet용으로 두 개의 CAN 포트를 제공합니다.

메인 보드(BD511)에 하나의 CAN 포트가 기본으로 탑재되어 있으며, 추가적으로 BD574 보드를 장착함으로써 CAN 포트를 추가할 수 있습니다.

l 메인 보드(BD511) CAN 포트

메인 보드(BD511)에 탑재된 CAN 포트를 통해 내장 DeviceNet을 사용할 수 있습니다. 이 경우 메인 보드(BD511)에서 BD5B2보드까지 제어기 자체의 CAN 케이블로 이미 연결되어 있으므로DeviceNet 케이블은 BD5B2 보드에 연결하면 됩니다.

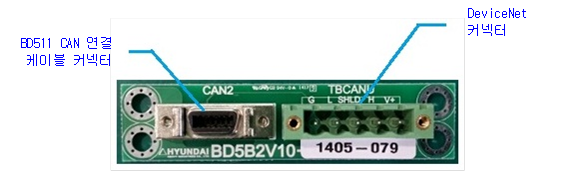

그림 3.1 BD5B2 보드

BD5B2 터미널 보드는 제어기 도어를 열면 우측 플레이트 상에 위치하고 있습니다.

상세한 DeviceNet 케이블 연결은 [3.2.BD5B2 보드에 DeviceNet 연결]을 참조하십시오.

l BD574의 CAN포트 사용

BD574 보드는 메인 보드(BD511)에 옵션으로 장착할 수 있습니다. 이 경우 DeviceNet 케이블은 BD574 보드에 직접 연결합니다.

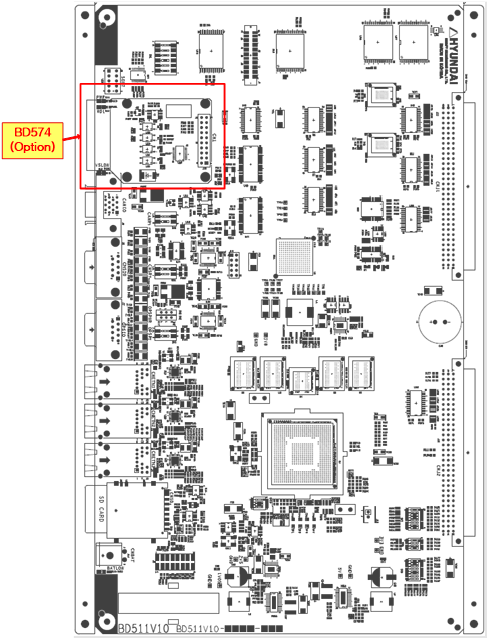

그림 3.2 BD574 보드
