3.3. BD5B2 보드에 DeviceNet 연결

BD5B2 보드를 통해 내장 DeviceNet 마스터 또는 슬레이브 기능을 사용하기 위해서는 다음 절차를 따라 주십시오.

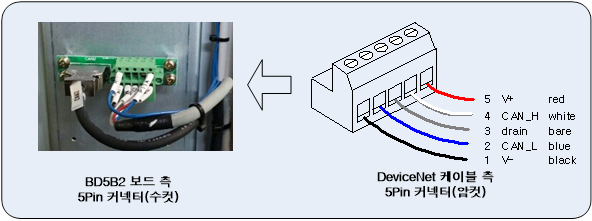

(1) BD5B2 보드의 개방형 5핀 커넥터에 DeviceNet 케이블을 연결합니다.

그림 3.5 BD5B2 보드 DeviceNet연결

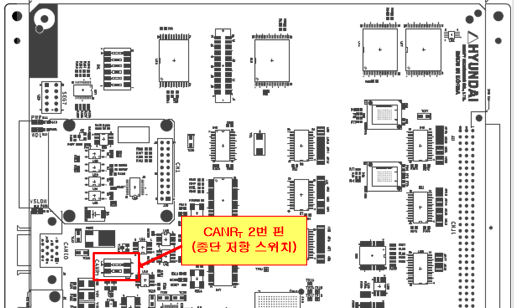

(2) Hi5a 제어기가 DeviceNet 네트워크상의 종단일 경우 BD511 메인 보드의 종단 저항 설정 스위치(CANRT)2번 Pin을 On으로 위치시켜 주십시오.

그림 3.6 BD511 DeviceNet 종단저항 스위치

표 3‑2 BD511 종단 저항 스위치

(3) 티치 펜던트의 내장 DeviceNet 설정에서 CAN 포트를 CAN1(BD5B2)로 선택하십시오.

(“4.1. 내장 DeviceNet Master 정보와 설정”, “4.2. 내장DeviceNet Slave 정보와 설정” 참조)

그림 3.7 CAN1(BD5B2) 선택
