3.2. BD574 보드에 DeviceNet 연결



BD574 보드를 통해 내장 DeviceNet 마스터 또는 슬레이브 기능을 사용하기 위해서는 다음 절차를 따라 주십시오.



(1) BD574 보드의 개방형 5핀 커넥터에 아래 그림과 같이 DeviceNet 케이블을 연결합니다.

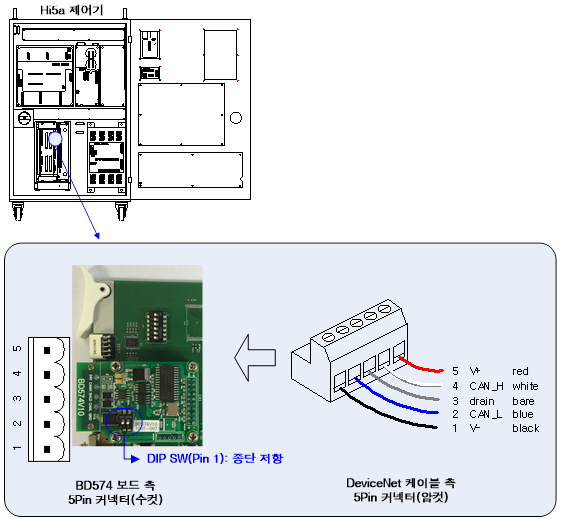

그림 3.3 BD574 보드 DeviceNet연결





Hi5a 제어기가 전체DeviceNet 네트워크에서 종단일 경우 BD574보드의 종단 저항 스위치1 Pin ON시킵니다. 종단 저항은 BD574보드 자체에 탑재되어 있으므로 별도로 외부에 설치할 필요가 없습니다.



31 BD574 종단 저항 스위치

Switch No.

1

2

Setting Content

OFF

내장 DeviceNet 종단 저항 OFF

사용자 CAN 종단 저항 OFF

ON

내장 DeviceNet 종단 저항 ON

사용자 CAN 종단 저항 ON

Switch appearance





(2) 티치 펜던트의 내장 DeviceNet 설정에서 CAN 포트를 CAN2(BD574)로 선택하십시오.

(“4.1. 내장 DeviceNet Master 정보와 설정”, “4.2. 내장DeviceNet Slave 정보와 설정참조)





그림 3.4 CAN2(BD574) 선택
