3.2. Ethernet/IP Adapter 진단

3.2. Ethernet/IP Adapter 진단



Ethernet/IP Adapter의 통신 상태, 설정 상태, 에러 정보 등 진단 정보를 티치펜던트에서 확인할 수 있습니다.



(1) 『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『14:리얼타임 이더넷 설정과 진단』 항목을 선택합니다.



(2) Ethernet/IP Adapter는 3번 채널에 해당하므로 『[F3]: 전화면』과 『[F4]: 다음화면』 키를 사용해 3번 채널로 이동합니다.

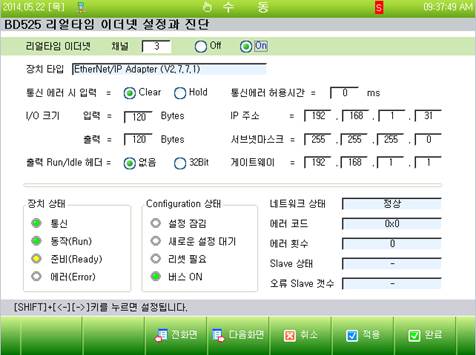

그림 3.6 Ethernet/IP 진단 화면





(3) 장치 상태, 설정 상태, 에러 코드 등의 정보를 확인 할 수 있습니다.



n  장치 상태



LED	의미	색상	상태	비고
통신	Ethernet/IP 통신 상태	(녹색)	통신 수행
		(흰색)	통신 정지
동작 (Run)	Ethernet/IP 설정 상태	(녹색)	설정 정상
		(흰색)	설정 이상
준비 (Ready)	Ethernet/IP 장치 상태	(노랑)	장치 정상
		(흰색)	장치 이상
Error	Ethernet/IP 에러 상태	(적색)	에러 발생	에러 코드 참조
		(흰색)	에러 없음





n  설정 상태



LED	의미	색상	상태	비고
설정 잠김	설정 잠김	(녹색)	잠김
		(흰색)	잠김 해제
새로운 설정 대기	새로운 설정 대기 여부	(녹색)	설정 대기
		(흰색)	설정 없음
리셋 필요	장치 리셋 필요	(녹색)	리셋 필요
		(흰색)	리셋 불필요
버스 ON	버스 통신 수행 상태	(녹색)	통신 시작
		(흰색)	통신 중지



n  네트워크 상태



상태	의미
정상	이더넷 통신이 정상적으로 수행되고 있음
정지	이더넷 통신이 멈춤
IDLE	통신이 없는 상태
오프라인	네트워크 오프라인 상태





n  에러 코드



에러 코드	의미
0x00000000	에러 없음
0xC0000145	이더넷 케이블 연결 불량
0xC0000144	중복된 IP 주소 발생
0xC0000142	연결 타임아웃
0xC0000141	연결 해제
0xC0000140	기타 네트워크 이상
기타	제조사 문의





n  에러 횟수: 통신 에러 누적 횟수
