3.1. CC-Link IE슬레이브 설정

CC-Link IE Field 슬레이브를 사용하기 위해서는 노드 번호 및 네트워크 번호를 설정해야 합니다. 다음과 같은 절차로 설정해 주시기 바랍니다.

(1) 『[F2]: 시스템』 → 『2: 제어 파라미터』 → 『2: 입출력 신호 설정』 → 『16: CC-Link IE 슬레이브 설정과 진단』 항목을 선택합니다.

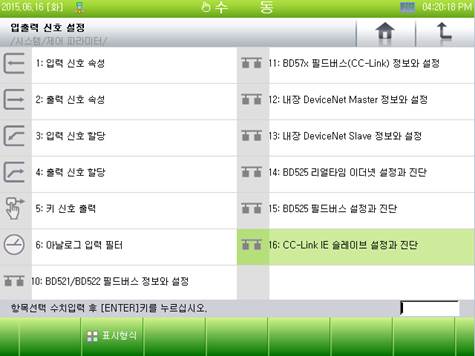

그림3.1 CC-Link IE 슬레이브 설정과 진단 메뉴

(2) CC-Link IE 슬레이브 설정과 진단 화면에서 통신 에러 시 입력, 노드 번호, 네트워크 번호,입출력 데이터 맵핑 등의 항목을 설정한 후 적용 버튼을 클릭합니다.

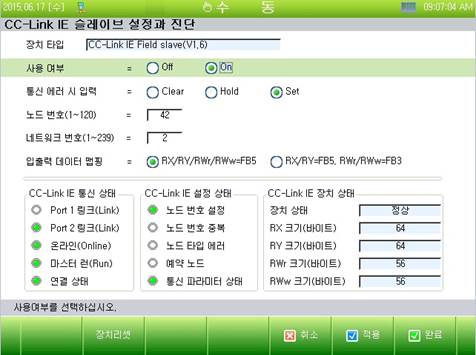

그림 3.2 CC-Link IE Field 슬레이브 설정 화면

n 사용 여부:

CC-Link IE Field 슬레이브 통신을 사용하기 위해서는 On에 설정합니다.

n 통신 에러 시 입력:

CC-Link IE Field 슬레이브 통신 에러 발생시 입력 데이터(FB5.X 또는 FB3.X)의 처리 옵션입니다. Clear로 설정하게 되면 통신 에러 발생시 0으로 모든 입력 데이터가 클리어 되며, Hold로 설정하게 되면 통신 에러 발생시 마지막 유효한 값을 유지 하게 됩니다. Set 으로 설정하게 되면 통신 에러 발생시 모든 입력 신호가 1로 Set됩니다.

n 노드 번호:

CC-Link IE Field 슬레이브 노드 번호로 유효한 범위는 1~120 입니다. 마스터의 설정과 일치하도록 설정하십시오.

CC-Link IE 통신 보드의 딥 스위치 1~7 번 핀이 모두 ON되어 있어야 이 설정이 유효합니다. 만약 통신 보드의 딥 스위치 1~7번 핀 설정 값이 1~120 범위의 값으로 설정되면 그 값이 노드 번호가 됩니다.

n 네트워크 번호:

CC-Link IE Field 슬레이브 네트워크 번호로 유효한 범위는 1~239 입니다. 마스터의 설정과 일치하도록 설정하십시오.

n 입출력 데이터 맵핑:

CC-Link IE Field 마스터의 RX/RY/RWr/RWw 를 Hi5a 제어기의 어느 객체에 맵핑 시킬 것인지 설정합니다.

표3‑1 I/O 맵핑

CC-Link IE

마스터

입출력 데이터 맵핑

FB5.Y1~512

FB5.YB1~64

FB5.YW1~32

FB5.YL1~16

FB5.YF1~16

FB5.Y1~960

FB5.YB1~120

FB5.YW1~60

FB5.YL1~30

FB5.YF1~30

FB5.X1~512

FB5.XB1~64

FB5.XW1~32

FB5.XL1~16

FB5.XF1~16

FB5.X1~960

FB5.XB1~120

FB5.XW1~60

FB5.XL1~30

FB5.XF1~30

RWr

FB5.Y513~960

FB5.YB65~120

FB5.YW33~60

FB5.YL17~30

FB5.YF17~30

FB3.Y1~960

FB3.YB1~120

FB3.YW1~60

FB3.YL1~30

FB3.YF1~30

RWw

FB5.X513~960

FB5.XB65~120

FB5.XW33~60

FB5.XL17~30

FB5.XF17~30

FB3.X1~960

FB3.XB1~120

FB3.XW1~60

FB3.XL1~30

FB3.XF1~30

설정 변경 후에는 『[F6]: 적용』 버튼을 클릭해야 제어기에 반영/저장됩니다. 또한 사용 여부 On 상태에서 설정을 변경하면 장치 리셋 또는 제어기를 재 부팅한 후에 변경 내용이 반영됩니다.
