3.3. CC-Link IE Field설정 예제

본 예제에서는 GX Works2의 그래픽 화면(CC-Link IE Field 구성 윈도우)에서 네트워크를 설정하는 하는 방법을 설명합니다.

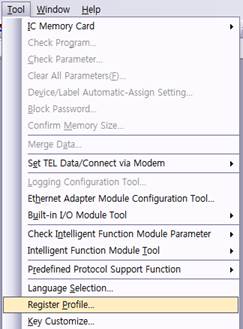

(1) GX Works2의 Register Profile 메뉴를 실행하여 BD525 CC-Link Field 슬레이브 CSP+ 파일을 인스톨합니다.

그림 3.4 CSP+파일 인스톨

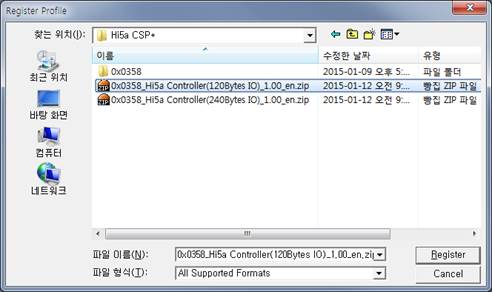

CSP+ 파일은 압축파일(*.zip) 형태로 제공됩니다. 해당 CSP+ 파일을 선택한 후 Register 버튼을 클릭하면 인스톨됩니다. (주의: 압축을 해제하지 않고 그대로 선택하십시오.)

그림 3.5 CSP+파일 선택

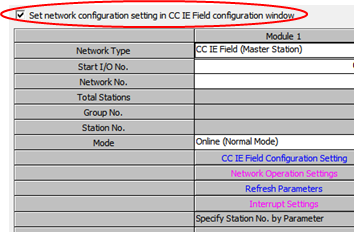

(2) “네트워크 구성 설정을 CC IE Field구성 창에서 설정한다”에 체크합니다.

그림 3.6 그래픽 화면 설정 선택

(3) CC IE Field 구성 설정을 클릭하여 설정화면을 실행시킵니다.

그림3.7CC-Link IE 구성 설정 실행

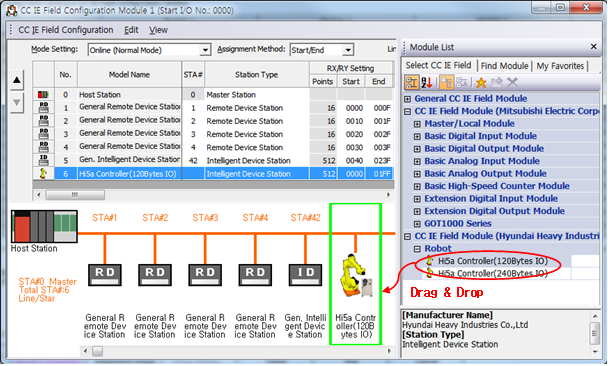

(4) 모듈 일람(Moudle List)에서 CC IE Field Module(Hyundai Heavy Industries Co.,Ltd) 밑의 Robot 에서 Hi5a Controller 항목을 드래그 앤 드롭(Drag & Drop)합니다.

그림 3.8CC-Link IE Field 네트워크 구성

(5) R, RY, RWw, Rwr등의 맵핑 설정을 완료한 화면을 닫습니다.
