3.2. CC-Link IE Field슬레이브 진단

3.2. CC-Link IE Field슬레이브 진단



CC-Link IE 슬레이브 설정과 진단 화면에서 통신 및 설정 상태, 장치 상태를 진단 할 수 있습니다.

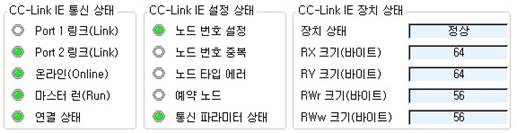

그림 3.3 CC-Link IE 슬레이브 진단 화면



(1)   CC-Link IE 통신 상태



표 3‑2CC-Link IE 통신 상태

항목	상태	설명
Port1 링크	꺼짐	이더넷 링크 안됨
	녹색	이더넷 링크 연결
Port2 링크	꺼짐	이더넷 링크 안됨
	녹색	이더넷 링크 연결
온라인	꺼짐	CC-Link IE 오프라인  - 통신 케이블 연결 불량  - 마스터 설정과 노드 번호 불일치
	녹색	CC-Link IE  온라인
마스터 런	Off	CC-Link IE 마스터 STOP
	Green	CC-Link IE 마스터 RUN
연결 상태	적색	통신 연결 불량  - 통신 케이블 연결 불량  - 마스터 설정과 네트워크 번호 불일치
	녹색	통신 연결 정상



(2)   CC-Link IE 설정 상태



표3‑3CC-Link IE 설정 상태

항목	상태	설명
노드 번호 설정	적색	유효하지 않은 노드 번호 - 노드 번호 설정 범위 초과 - 마스터와 노드 번호 불일치
	녹색	노드 번호 정상
노드 번호 중복	적색	노드 번호 중복
	꺼짐	중복된 노드 번호 없음
노드 타입 에러	적색	노드 타입 에러 - 마스터와 IO 사이즈 불일치 - 마스터 노드 타입 설정 불일치
	꺼짐	노드 타입 정상
예약 노드	황색	예약된 노드
	꺼짐	예약 노드 아님
통신 파라미터 설정	적색	수신된 파라미터가 유효하지 않음 - 네트워크 번호 불일치
	황색	파라미터 체크 진행 중임
	녹색	수신된 파라미터 정상
	꺼짐	파라미터 없음 - 통신 케이블 연결 불량 - 잘못된 파라미터 ID





(3)   CC-Link IE 장치 상태



표3‑4CC-Link IE 장치 상태

항목	표시	설명
장치 상태	미장착	CC-Link IE 통신 보드 미 장착
	오프	CC-Link IE 슬레이브 사용 여부 Off
	리셋	CC-Link IE 통신 보드 리셋 수행 중
	초기화	CC-Link IE 통신 초기화 수행 중
	에러	CC-Link IE 통신 에러
	고장	CC-Link IE 통신 보드 고장
	초기화 실패	CC-Link IE 통신 초기화 실패
	정상	CC-Link IE 통신 정상
RX 크기	바이트 수	CC-Link IE 오프라인 ð  설정된 데이터 크기 CC-Link IE 온라인 ð  마스터와 교환 중인 데이터 크기
RY크기	바이트 수
RWr 크기	바이트 수
RWw 크기	바이트 수
