Step 3. 설정 확인’을 완료한 상태이면 정상적인 서보건 이동 및 가압이 가능한 상태입니다. 하지만 스폿 용접을 위해서는 스폿 용접기 및 기타 신호의 입출력을 설정해야 합니다. ‘신호 설정’에서는 스폿 용접과 관련된 입력 신호와 출력 신호를 설정합니다.

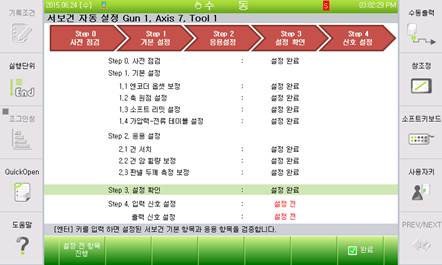

아래와 그림과 같이 ‘Step 4. 입력 신호 설정’이나 ‘Step 4. 출력 신호 설정’에 커서를 이동후 [엔터]를 누르거나 이전 항목이 완료된 상태에서 『[F1]: 설정 전 항목 진행』을 누르면, 해당 항목을 설정할 수 있는 화면으로 진입합니다.





(1) 입력 신호 설정

-   ‘스폿 용접 파라미터’의 ‘입력 신호 할당’ 챕터를 참고하십시오.

(2) 출력 신호 설정

-   ‘스폿 용접 파라미터’의 ‘출력 신호 할당’ 챕터를 참고하십시오.

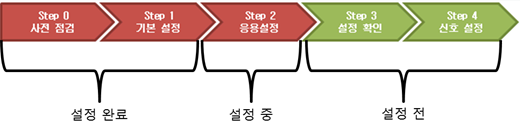

참고사항) ‘서보건 자동 설정’화면 상단은 현재 진행 상태를 표시합니다. 붉은 색 배경은 완료된 상태를 의하고 녹색 배경은 설정 전 상태를 의미합니다. 또한 붉은 색 배경의 가장 우측(녹색과 맞닿은 step)은 현재 진행해야 할 상태를 의미합니다. 하위 설정 중 1개라도 수행되지 않은 것이 있으면 해당 step은 설정 전 상태로 인식합니다.
