4.2. 모니터링

4.2. 모니터링



현재 제어기 내부의 각종 데이터 상태를 표시하는 기능입니다.



초기화면에서 『[F1]: 서비스』1: 모니터링』에 진입한 후 아래와 같은 서브 메뉴가 표시됩니다.



모니터링 가능한 항목은 제어기 설정에 따라 다르게 표시될 수 있습니다. 아래 그림은 모니터링 가능한 모든 항목을 표시한 것입니다.

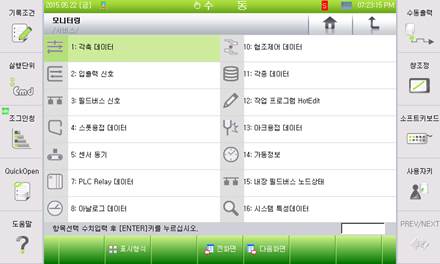

그림 4.2 모니터링 항목 1

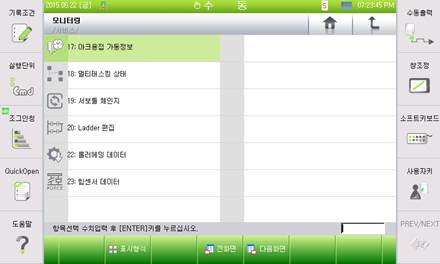

그림 4.3 모니터링 항목 2





l 모니터링 항목을 선택하면 창 분할 형태로 모니터링 창이 나타납니다. 창 조정 방법 관련 상세 내용은 제어기 조작설명서 “2.2.2.3 창 조정 기능편을 참조하십시오.





제어기 설정에 따른 모니터링 가능한 항목은 아래와 같습니다.



(1)    각축 데이터:                       모든 설정

(2)    입출력 신호:                       모든 설정

(3)    필드버스 신호:                     모든 설정

(4)    스폿용접 데이터:     스폿용접 유효 설정

(5)    센서 동기:                           컨베이어/프레스 설정

(6)    PLC Relay 데이터모든 설정

(7)    아날로그 데이터:     모든 설정

(8)    협조제어 데이터:     협조제어 기능 유효 설정

(9)    각종 데이터:                        모든 설정

(10)  작업 프로그램 HotEdit:          모든 설정

(11)  아크용접 데이터:     아크용접 유효 설정

(12)  가동정보:               모든 설정

(13)  내장 필드버스 노드상태: 모든 설정

(14)  시스템 특성데이터: 엔지니어 모드

(15)  아크용접 가동정보아크용접 유효 설정

(16)  멀티태스킹 상태:     모든 설정

(17)  서보툴 체인지:                     서보툴 체인지 기능 유효 설정

(18)  Ladder편집:                      모든 설정

(19)  롤러헤밍 데이터:     롤러헤밍 가압력 제어 유효 설정

(20)  힘센서:                               힘 제어 유효 설정

(21)  재생속도 자동조절 상태:         재생속도 자동조절 유효 설정
