4.3. 주요 외부 볼트 점검

4.3. 주요 외부 볼트 점검



권장볼트 토오크는[그림 4.1]~[그림4.2]에 표시되어 있습니다.

반드시 토오크 렌치를 사용하여 적정 토오크로 체결한 후 페인트 마킹을 하여 주십시오.



표 4‑3 주요 볼트 점검 부위

No.	점검 부위	No.	점검 부위
1	H축 감속기 취부볼트	5	제 1 암 취부용
2	V축 감속기 취부볼트	6	B축 모터 취부용
3	H축 모터 취부볼트	7	엔드 이펙터(End Effector) 취부용
4	V축 모터 취부볼트

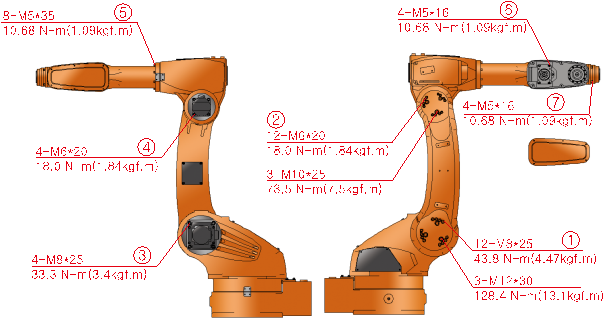

그림 4.1 주요 볼트 점검 부위 [HA006]

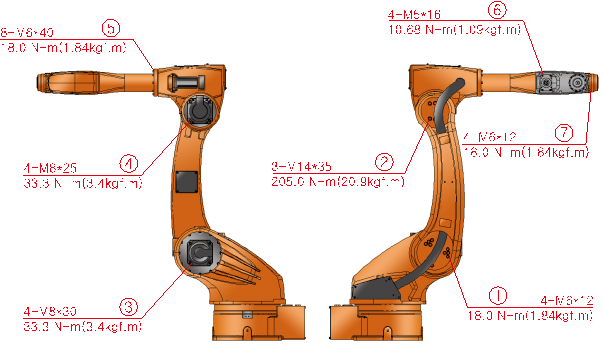

그림 4.2 주요 볼트 점검 부위 [HA020W/HA010LW]
